可用性：应用模板模拟文件

本教程将演示将模板模拟文件应用于其他几何体。

  1. 选择文件 > 新建。
  2. 在创建文件对话框顶部附近，单击模板字段右侧的选择。
  3. 在打开对话框中，导航至文件 QueryTutorial_TemplateFile.simt，然后单击打开。
  4. 在创建文件对话框，单击确定。
  5. 将模拟另存为 QueryTutorial_MultiplePipes.sim。
导入下一个几何并将其可视化。您正在导入一组连接的管道。
  1. 导入运行模拟的连接管道：
    1. 选择文件 > 导入 > 导入面网格。
    2. 导航至已下载教程文件的 foundationTutorials 文件夹中的表面文件 pipeAssy.x_t。
    3. 在导入表面选项对话框中，选择默认设置并单击确定。

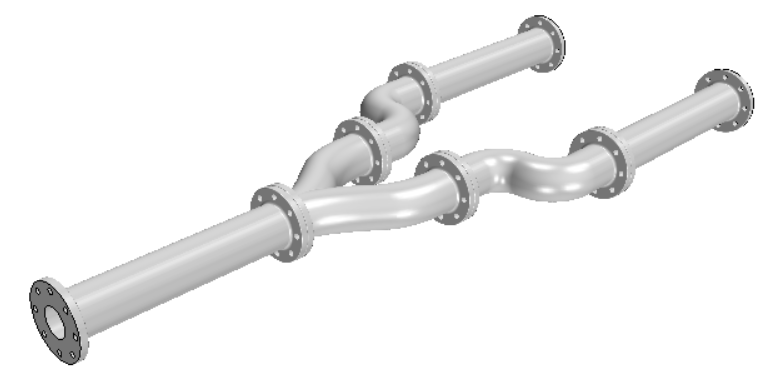

    完成的几何将显示在场景中。



运行网格管道之前，您必须识别导入组合的上游和下游面。填充孔操作要求正确分配这些面。
  1. 在导入的几何零部件上应用入口和出口标签：
    1. 展开几何 > 零部件 > 管道 1 > 表面节点。
    2. 右键单击入口节点，然后选择标签 > 集合 > 入口端。
    3. 展开管道 4 > 表面和管道 6 > 表面节点。
    4. 同时选择这些表面节点中的多个出口节点，右键单击其中一个，然后选择标签 > 集合 > 出口端。
  2. 要将网格生成流程运行到提取体积，应展开几何 > 操作节点，右键依次单击填充孔、压印和提取体积节点，然后为每个节点选择执行。
必须在运行自动网格操作之前分配边界条件，否则在入口和出口面上产生棱柱层。首先分配边界，棱柱层网格生成器仅在管壁上产生层。
  1. 要分配边界条件，将入口端和出口端标签应用于提取体积零部件的相应面：
    1. 展开零部件 > 提取体积 > 继承的零部件 > 填充孔节点。
    2. 对管道 1 入口节点应用标签进口端。
    3. 对管道 4 出口和管道 6 出口节点应用标签出口端。
  2. 要生成体网格，右键单击几何 > 操作 > 自动网格节点，并选择执行。
  3. 要查看零部件的边界分配，请展开区域 > 流体 > 边界节点：
    • 入口边界具有一个分配给它的零部件表面。
    • 出口边界有两个零部件表面。
    • 湿壁面边界包含其余零部件。

    这些零部件表面的分配正确，因为您在模板模拟中优先选择了它们。

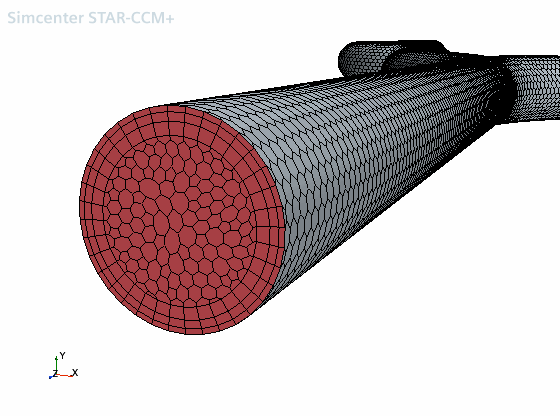

  4. 要可视化网格，请创建网格场景。


由于在模板中准备了物理模型，您可以运行模拟。
  1. 单击顶部工具栏中的 （运行）。
    自动创建残差屏幕并显示求解器进程。
  2. 您可以使用标量或矢量场景或绘图来评估设计。
  3. 保存模拟。
