创建电池单元

在 Simcenter Battery Design Studio 中创建电池电芯。

从在 Simcenter Battery Design Studio 中提供的锂离子叠片电芯开始操作。

要在 Simcenter Battery Design Studio 中创建电池电芯：

  1. 启动 Simcenter Battery Design Studio。
  2. 选择 File > New Workspace 来创建工作区。

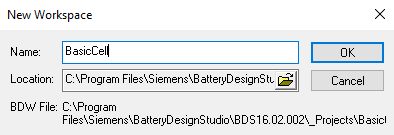

    显示 New Workspace 对话框。
  3. 在文本框中输入 BasicCell 作为 Name，然后选择相应的位置。


  4. 单击确定。
  5. 如果位置不存在，请确认创建目录。

将使用 Simcenter Battery Design Studio 界面左侧的树创建电池组件。创建电池单元。

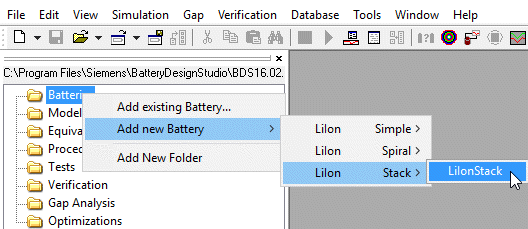

  1. 右键单击 Batteries 文件夹并选择添加新电池 > 锂离子叠片 > LiIonStack。


    将在 Batteries 节点文件夹下添加一个名为 LiIonStack 的新节点，并且在工作区目录中创建一个对应的 .tbm 文件。

创建电池单元后，可以立即对其进行重命名。

  1. 将电池单元重命名为 TutorialCell。

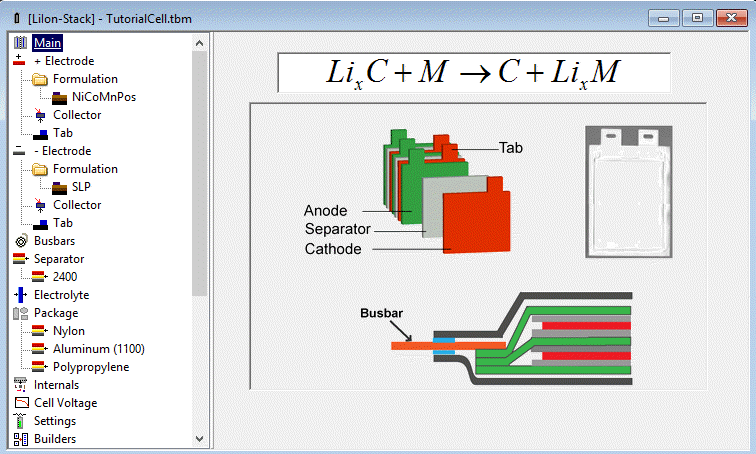

  2. 要查看电池单元图，请选择 TutorialCell.tbm 特征树中的 Main。


使用偏移值指定每个电极上的极耳位置。要重新定位极耳，请更改偏移值。

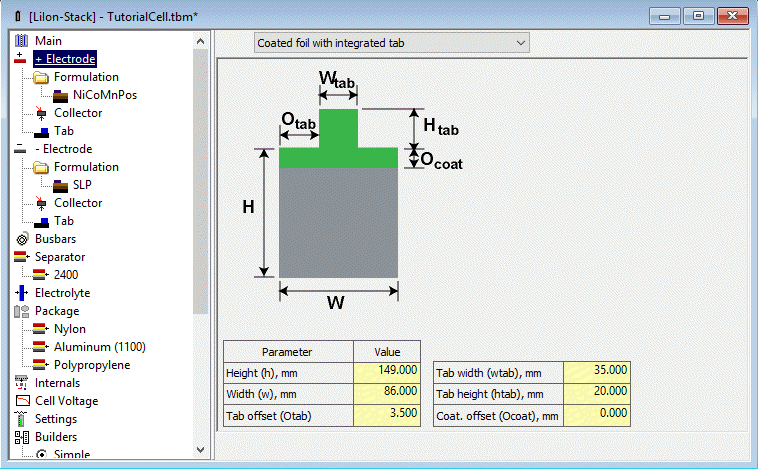

  1. 在 TutorialCell.tbm 窗口中，选择正电极节点，并将极耳偏移 (Otab) 设为 3.500。

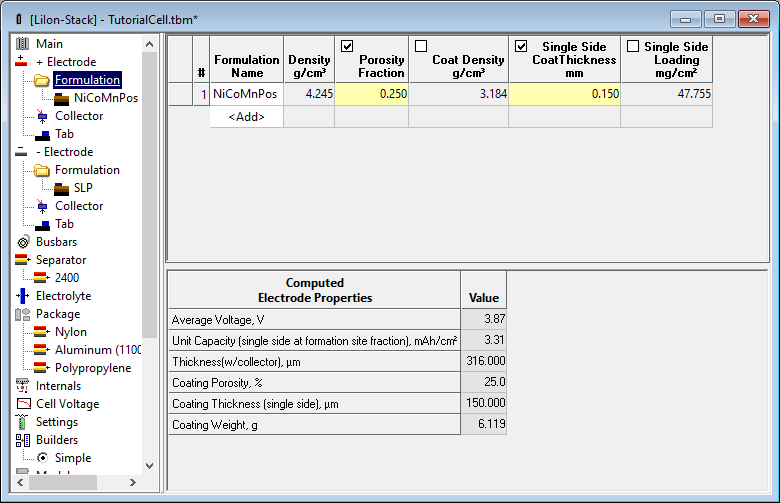

  2. 选择正电极 > 公式节点，并将单侧涂层厚度设为 0.15。


  3. 选择负电极节点，并将极耳偏移 (Otab) 设为 50.500。
  4. 选择负电极 > 公式节点，并将单侧涂层厚度设为 0.145。

选择电池模型。此模型定义电池对于不同的电气负载会做出何种反应。在本教程中，使用 NTGPTable 3D 模型。

  1. 向下滚动到 TutorialCell.tbm 窗口中的模型节点，然后从 IET 文件夹中选择 NTGPTable 3D 模型。


TutorialCell.tbm 窗口标题中增加 * 表示您已经更改了电池单元定义。一旦出现星号，请 Build（生成）该电池单元。此过程将重写工作区目录中的 .tbm 文件，并提示 Simcenter Battery Design Studio 检查电芯定义是否存在任何无效更改。

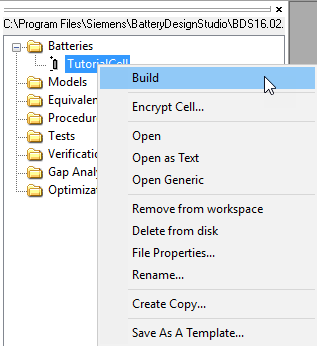

  1. 右键单击 Simcenter Battery Design Studio 特征树中的电池 > TutorialCell 节点，然后选择构建。


  2. 如果提示保存，请接受。
    此时会出现一个消息框来通知您，生成已成功。
  3. 单击 OK 关闭消息框。
电池单元定义完成。
