创建程序文件

在 Simcenter Battery Design Studio 中创建程序文件。

下一步是定义电池循环过程。在此案例中，指定以 10 A 的恒定电流放电 1 小时。您可以通过选择 TutorialCell.tbm 窗口中的报告节点，然后从电芯属性表中读取值来找到电池电芯容量。

创建过程：

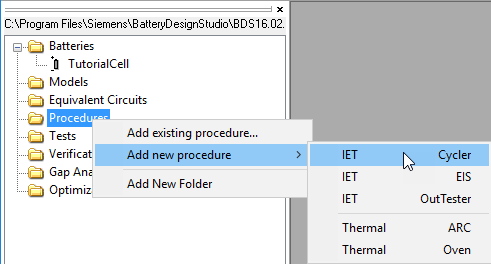

  1. 右键单击 Procedures 节点，然后选择 Add new procedure > IET Cycler。


IET Cycler 是一个可让您定义电流 (I)、电压 (E) 和温度 (T) 的模拟模型。Cycler 节点被添加到 Procedures 文件夹下，并且在工作区目录中创建了一个对应的程序文件 (.prg)。一个名为 Cycler.prg 的新窗口将显示在工作区中。

  1. 将该程序文件重命名为 Tutorial1CDischarge。


    Cycler.prg 窗口的名称将更改为 Tutorial1CDischarge.prg。

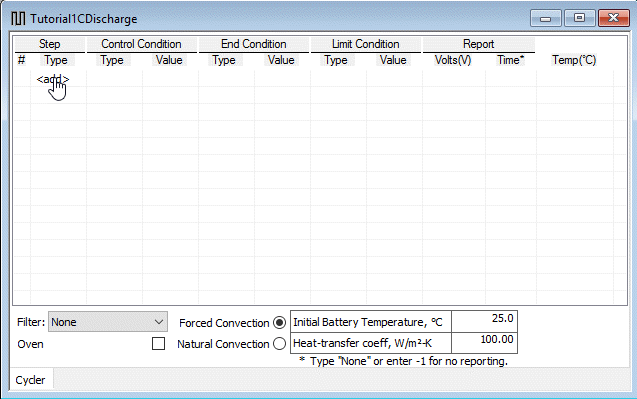

  2. 在 Tutorial1CDischarge.prg 窗口中，单击 Step 的 Type 列下的 <add>。

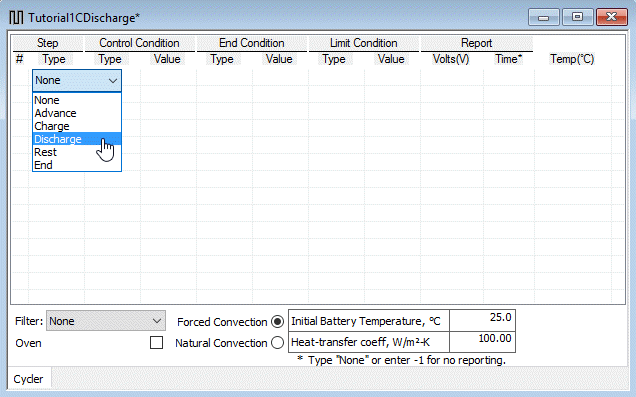

  3. 单击该单元格两次将显示下拉菜单，然后选择 Discharge。


指定恒定电流放电作为 Control Condition。
  1. 单击 Control Condition 的 Type 列的第一个单元格，然后选择 Current。

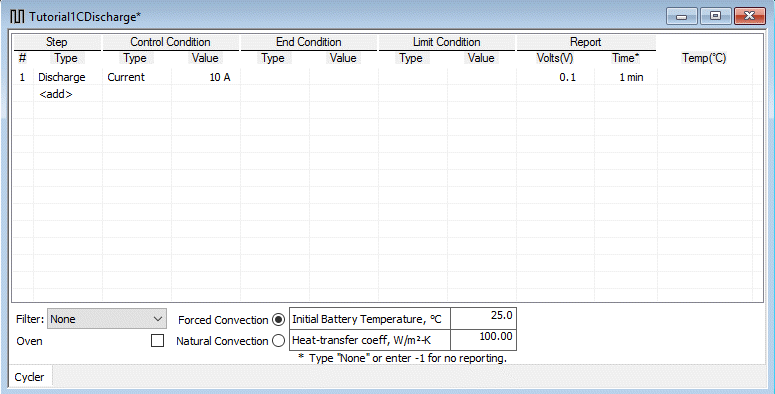

  2. 输入 10A 作为 Value。


放电在 1 小时后完成，通过 End Condition 指定。
  1. 单击 End Condition 的 Type 列，然后从下拉列表中选择 Time。
  2. 将 Time 的 Value 设置为 3600s。

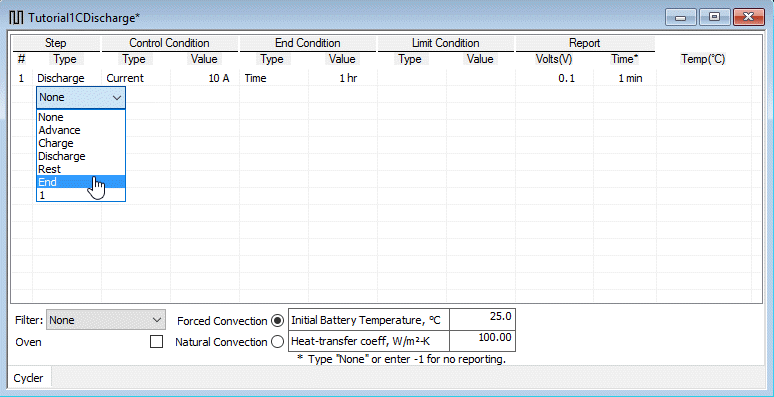

  3. 在 Step 的类型列下，单击 <add>，然后选择结束。


现在，电池单元和程序的定义完成。

  1. 从菜单中选择 File > Save Workspace，保存工作区。
  2. 单击是。
