调节标量
体积渲染的一个应用是可视化代表燃烧产物的标量数量分布。
在参考教程中，碳烟密度函数提供室内火焰产生碳烟气量的估测值。此函数通过内置转换为 mg/m^3 来定义，如下所示：
${Passive Scalar}*$Density*1000*1000对于本教程，将对函数进行修改，以以 kg/m^3 为单位计算碳烟密度，以便随后在标量场景中应用定制单元：
- 选择节点。
- 将量纲属性设为质量/体积。
- 将定义设为 ${被动标量}*$密度。
创建定制单位：
- 右键单击节点，然后选择。
- 重命名 Units_1 节点 mg/m^3。
- 选择 mg/m^3 节点后，将转换设为 1.0E-6。
- 将描述设为 mg/m^3。
- 将量纲设为质量/体积。
要了解标量范围，应使用标量显示器。
- 打开。
-
编辑节点，然后设置以下属性：

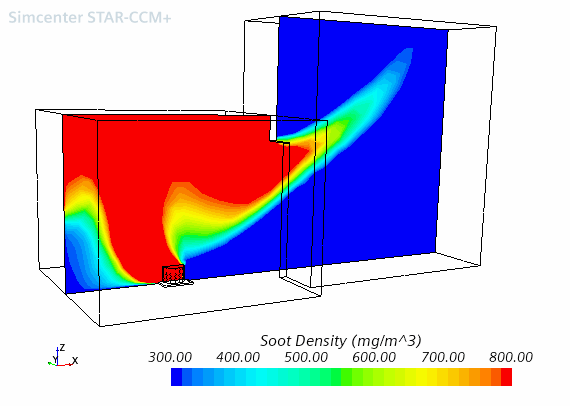

属性 设置 函数 碳烟密度 剪切 关闭 单位 mg/m^3 最小值 300.0 最大值 800.0 现在标量场景显示体积标量变化的近似值。
