设置颜色映射

为重采样体积准备自定义颜色映射。

颜色映射将标量值映射至一组用于结果插值的颜色。此示例包括的颜色映射用两种方式使较大碳烟密度的体积更明显：
  • 通过自定义颜色选择突出显示相关标量：等亮度（或接近）颜色使您可以更容易感知标量变化。
  • 使用透明度强调标量范围的一些变化

在此示例中，控制点颜色设置指定为 RGB（红色、绿色、蓝色）。RGB 指定最常见。

  1. 展开工具节点，然后右键单击颜色映射节点。在弹出菜单中选择新建。

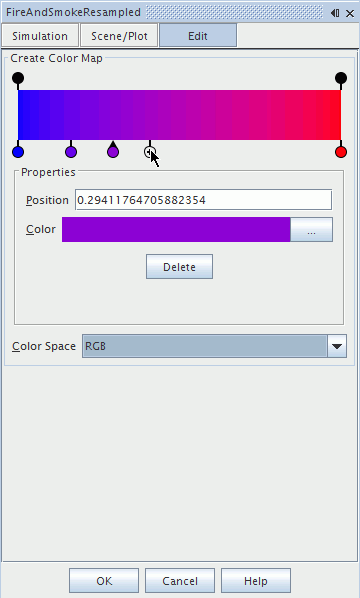

  2. 在创建颜色映射对话框中：
    1. 将颜色间距设置为 RGB。
    2. 单击每个控制点色谱下方，添加三个颜色控制点。


      色谱下方共有五个颜色控制点。
    3. 一次选择一个新控制点，并将位置属性分别设置为 0.25，0.5 和 0.75。
      您现在就可以编辑每个控制点的颜色。
    4. 要编辑颜色控制点，应双击控制点。

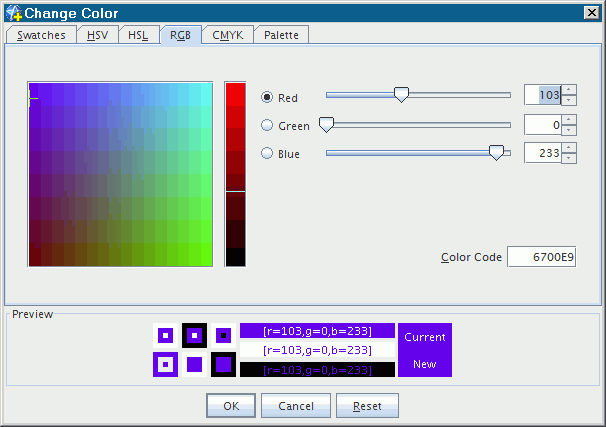

    5. 在改变颜色对话框中，选择 RGB 选项卡，并输入下表所列各个控制点的红、绿和蓝的值。完成每个控制点的颜色设置后，单击确定。


      位置 红色 绿色 蓝色
      左极限 231 231 231
      0.25 229 216 41
      0.5 236 61 37
      0.75 167 26 25
      右极限 51 51 51
    6. 单击确定。
  3. 将新的用户 1 颜色映射节点重命名为 soot_ramp。

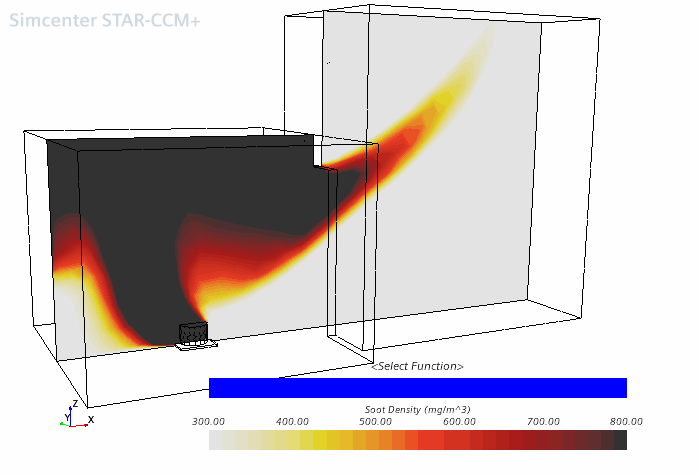

  4. 要预览平面截面中的碳烟密度颜色映射，可选择标量场景 1 > 标量 1 > 颜色条节点，然后将颜色映射设为 soot_ramp。
    碳烟密度颜色在标量场景中显示。

  5. 保存模拟。
