后处理：在衍生零部件上绘制数据

在 Simcenter STAR-CCM+ 中，使用 XY 绘图可以绘制各种求解数据。在 XY 绘图中，X 类型物理量是独立（或控制）物理量。Y 类型物理量是相关（或测量）物理量。每个 Y 类型物理量均从指派给 [XY 绘图] 节点的所有零部件中获取数据。

本教程中将创建一个 XY 绘图，可视化沿钝体的片体的压力系数（在 y 轴上）。为此，可创建一个衍生零部件（本例中创建了一个切削钝体的平面截面），然后使用新的衍生零部件创建绘图。

要准备本教程，可以先执行入门教程，然后使用该模拟文件，或者下载教程包中提供的文件。要使用教程包中的文件：
  1. 从教程包的 introduction 文件夹中，将 Introduction_final.sim 复制到工作目录。

    请参见从支持中心门户下载教程文件。

  2. 打开 Introduction_final.sim 并将其另存为 pressureCoefficientPlot.sim。
将通过钝体的片体创建为平面截面衍生零部件。如果图形窗口中有一个打开的场景并选择创建平面截面衍生零部件，则 Simcenter STAR-CCM+ 将显示用于设置平面截面的图形工具。如果没有打开任何场景，则必须在节点上手动设置属性。这里首先打开一个几何场景。
  1. 要创建衍生零部件：
    1. 右键单击场景 > 几何场景 1 节点，然后选择打开。
    2. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面。
      随即显示新的创建平面截面原位交互对话框。
    3. 设置下列值：
      属性 值
      输入零部件 区域 > 子域-1 > 边界 > 内壁面
      平面参数 > 法向 [0, 0, 1] m
      利用场景屏幕内的平面工具可以交互定义切割钝状体的平面。场景内显示的稍大于区域的边界框可以限制平面的运动。

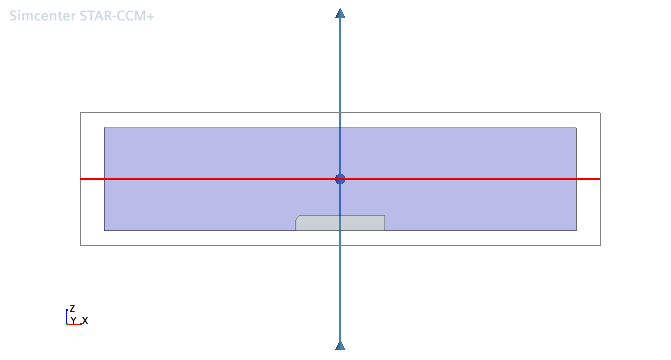

    4. 从可视化工具栏中，选择 （保存-恢复-选择视图） > 视图 > -X +Y -Z > 上 +Y。使用鼠标中间滚轮放大场景，如下所示。


      “杠铃”代表切割平面的法向，将球体拖动至另一个位置可以改变其方向。还可以拖动平面本身以更改切割平面的原点。

    5. 将鼠标光标移动至平面工具上方，直至指针变为伸出手指的手，然后单击并拖动矩形，使其切割靠近对称平面的钝体。要检查精确定位，执行以下操作：
      1. 从可视化工具栏上，选择 （保存-恢复-选择视图） > 投影模式 > 并行
      2. 在图形窗口中，在白色背景上任意位置单击鼠标指针，然后按 <S>。

        此操作将视图切换为俯视几何，以清楚地显示平面位置。



    6. 在对话框内，保留显示框的默认设置，即新建表面显示器。

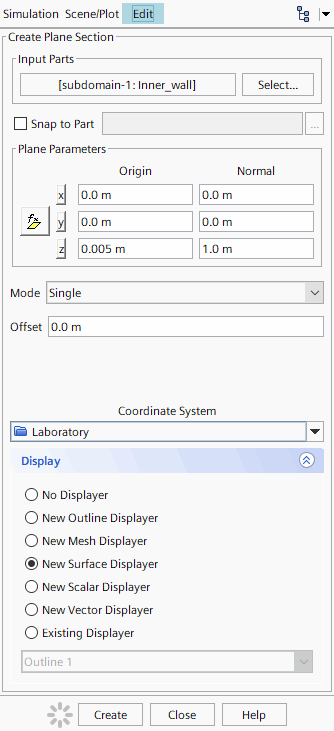

      移动平面，直到属性类似于以下屏幕截图中所示。或者，可以直接输入 [0, 0, 0.005] m 原点。



    7. 单击创建，然后单击关闭。

    在模拟选项卡中，已经将平面截面节点添加至衍生零部件内。

    现在可以在新表面上进行数据绘图。

  2. 保存模拟。
要创建绘图：
  1. 右键单击绘图节点，然后选择新建绘图 > XY 绘图。
  2. 选择要在上面绘图的零部件：
    1. 在场景/绘图选项卡中，选择 XY 绘图 1 节点，然后单击零部件属性中的 （自定义编辑器）。
    2. 在 XY 绘图 1 - 零部件对话框中，选择衍生零部件 > 平面截面节点，然后单击确定。
  3. 将非独立变量设为在 y 轴方向上绘图：
    1. 选择 XY 绘图 1 > Y 类型 > Y 类型 1 节点，并确保数据类型属性设为标量。
    2. 选择 Y 类型 1 > 标量函数节点，然后为场函数属性单击 （自定义编辑器）。
    3. 在标量函数 - 场函数对话框中，选择压力系数。
  4. 匹配力系数 1 报告中的压力系数场函数的参考密度、参考压力和参考速度：
    1. 选择自动化 > 场函数 > 压力系数节点。
    2. 将参考密度设为 1.277 kg/m^3。
    3. 将参考速度设为 264.6 m/s。
    4. 将参考压力保留为 0.0 Pa。
  5. 选择 XY 绘图 1 节点，然后为标题属性输入跨钝体的压力系数。

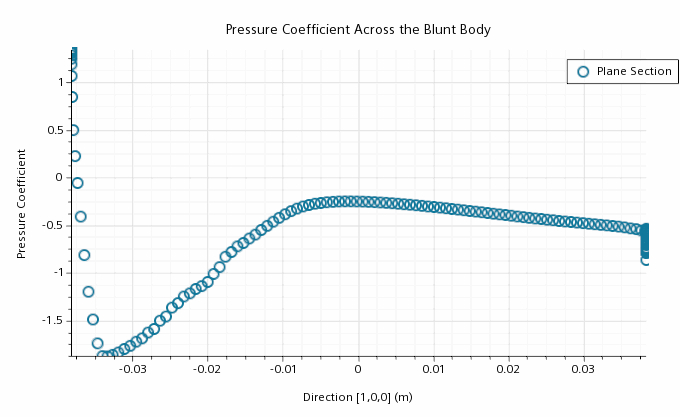

    随即显示绘图，如下所示。



  6. 保存模拟。
