后处理：创建流线

在 Simcenter STAR-CCM+ 中，流线先作为衍生零部件创建，然后使用流线显示器添加到场景中。流线零部件表示通过流体的无质量颗粒的路径，尽管可以从任何矢量场计算路径，而不仅仅是计算速度。

这里将创建流线衍生零部件，使其显示钝体后面的循环流体。修改零部件，以显示钝状体的流线。

要准备本教程，可以先执行入门教程，然后使用该模拟文件，或者下载教程包中提供的文件。要使用教程包中的文件：
  1. 从教程包的 introduction 文件夹中，将 Introduction_final.sim 复制到工作目录。

    请参见从支持中心门户下载教程文件。

  2. 打开 Introduction_final.sim 并将其另存为 velocityMagnitudeStreamlines.sim。
要在新场景中设置流线：
  1. 右键单击场景节点，然后选择新建 > 几何。
  2. 右键单击衍生部件节点，然后选择新建 > 流线。

    此时将显示一个新的原位互动对话框（创建流线）。

    整个液体区域作为流线零部件的输入零部件使用。种子点就在钝体后方（在流体方向上）。

  3. 设置下列值：
    属性 值
    输入零部件 [子域-1]
    种子模式 线种子
    点 1 [0.045, 0.02, 0.01] m
    点 2 [0.045, 0.001, 0.01] m
    分辨率 20
    矢量场 速度
    方向 两者
    要以互动方式可视化种子点，可激活显示工具。

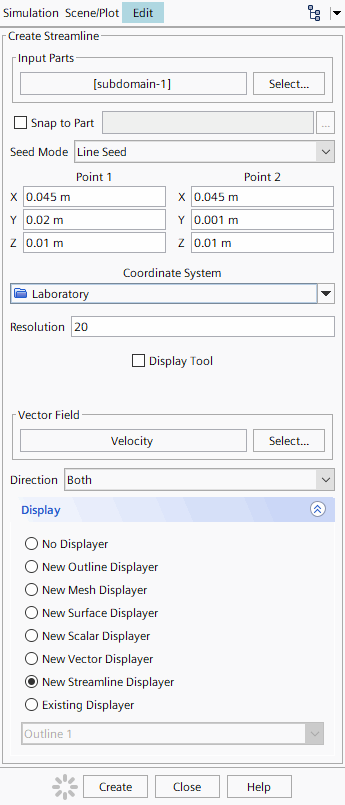

    编辑对话框属性类似于下面屏幕截图中的属性：



  4. 单击创建，然后单击关闭。

    在模拟选项卡内，已经将流线节点添加到衍生零部件内。此外，新的流线显示器流线流束 1 已添加至场景。

  5. 微调流线衍生零部件：
    1. 选择流线 > 二阶积分器节点，然后将初始积分步长设为 0.1 以便为流线提供更高的分辨率。
    2. 将最大传输设置为 5.0。
    3. 将最大步数设置为 1000。
      该选项与最大传输一起提供停止标准，以确保不会不间断计算流线。
  6. 在场景/绘图选项卡中，选择表面 1 > 零部件节点，然后将零部件设为零部件 > 子域-1 > 表面 > 内壁面。
  7. 选择流线流束 1 节点，以自定义流线的显示方式：
    1. 将模式设置为管路，使流线显示为管路，而不是线。
    2. 指定宽度（2.0E-4），管路宽度单位为米。
  8. 要有效地高亮显示速度幅值的大差异，可在流线流束 1 节点中，选择颜色带，然后将色图设为紫红底（差异大）。
  9. 此外，在流线流束 1 节点中，选择标量场节点，然后将函数设为速度：值（大小）。

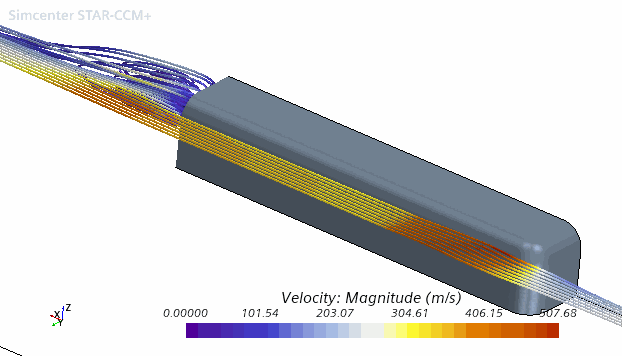

    修改流线显示如下。



  10. 保存模拟。
