根据位置历史计算网格速度
要计算由网格运动产生的对流电流，必须计算每个网格单元中的网格速度。位置的场历史记录提供了计算网格速度所需的数据。
创建位置的场历史记录：
- 右键单击监视器节点，然后选择 New Field History(新建场历史记录)。
-
在出现的对话框中，选择位置。
此场函数是在创建场历史记录的过程中选择的，并且无法更改。
此时将显示位置历史节点和一个只读标题。
-

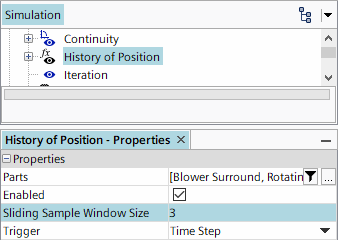

选择位置历史节点，然后设置以下属性：

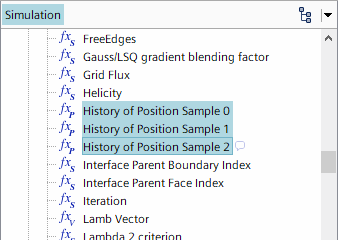

属性 设置 零部件 风机环绕、旋转 滑动样本窗口大小 3 触发器 时间步 在中，可以看到场函数和场历史记录，即从位置历史记录样本 0 到位置历史记录样本 2。这三个场函数反映了您将场历史记录的滑动样本窗口大小属性设为 3。History of Position Sample 0(位置历史记录样本 0) 是距离当前时间步末尾最近的样本，History of Position Sample 1(位置历史记录样本 1) 来自上一时间步，History of Position Sample 2(位置历史记录样本 2) 来自再前一个时间步。
为网格速度定义矢量场函数：
- 右键单击节点并选择。
- 将用户场函数 1 节点重命名为 MeshVelocity(网格速度)。
-
选择 MeshVelocity(网格速度) 节点，然后设置以下属性：
属性 设置 函数名 MeshVelocity(网格速度) 定义 (3*$${HistoryofPositionSample0} - 4*$${HistoryofPositionSample1} + $${HistoryofPositionSample2})/(2*${TimeStep})
