可视化求解

创建要在其上计算压力导数的衍生零部件，然后设置一个标量场景来查看它。

  1. 要创建平面截面，一个用于旋转部分，另一个用于环绕：
    1. 右键单击衍生部件节点并选择新建 > 截面 > 平面截面。
    2. 重命名平面截面 2 节点 Z Section Rotating(Z 截面旋转)。
    3. 在零部件属性中，选择区域 > 旋转。
    4. 确保原点设为 0,0,0 且法向设为 0,0,1。
    5. 创建另一个具有相同原点和法向设置的平面截面，但这次将其重命名为 Z Section Fluid(Z 截面流体) 并为零部件属性选择 Blower Surround(风机环绕)。
准备用于显示压力导数的标量场景：
  1. 创建标量场景。
  2. 重命名场景 d(Pressure)/dt。
  3. 切换到场景/绘图选项卡。
  4. 要应用剪辑平面，可选择属性 > 剪辑平面 > 平面 1，然后设置以下属性：
    属性 设置
    已启用 激活
    法向 -1,0,0
  5. 右键单击 d(Pressure)/dt 节点，然后选择新显示器 > 表面。
  6. 选择场景的表面：
    1. 选择表面 1 > 零部件节点。

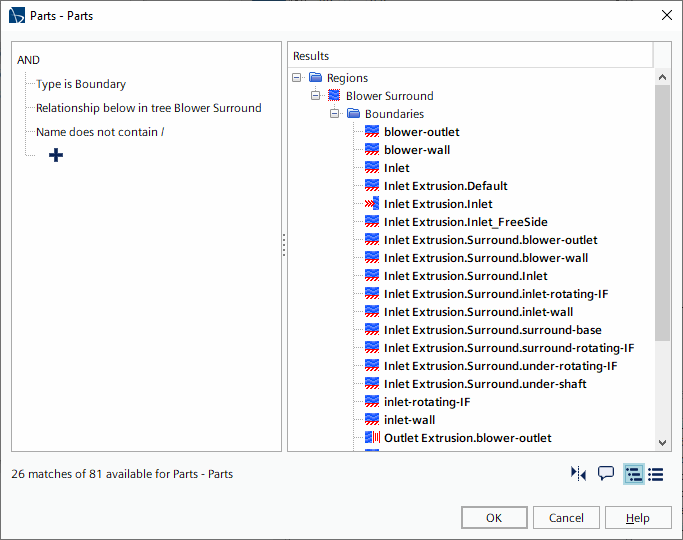

    2. 在零部件属性的右半部分，单击查询编辑器按钮 ()。
    3. 激活下拉列表并选择 AND。
    4. 要添加第一个谓词，单击 （添加新项目（插入））。使用控件设置 Type is Boundary，然后单击 （执行更改）。
    5. 添加第二个谓词，并将其设为 Relationship below in tree Blower Surround。
    6. 添加第三个谓词，并将其设为 Name does not contain /。


    7. 单击确定。
  7. 要为显示压力时间导数的截面准备轮廓：
    1. 选择轮廓 1 显示器节点，然后激活忽略剪辑。
    2. 选择轮廓 1 > 零部件节点。
    3. 对于零部件属性，取消选择区域下的所有边界，然后选择 Z Section Fluid(Z 形截面流体)和 Z Section Rotating(Z 形截面旋转)。

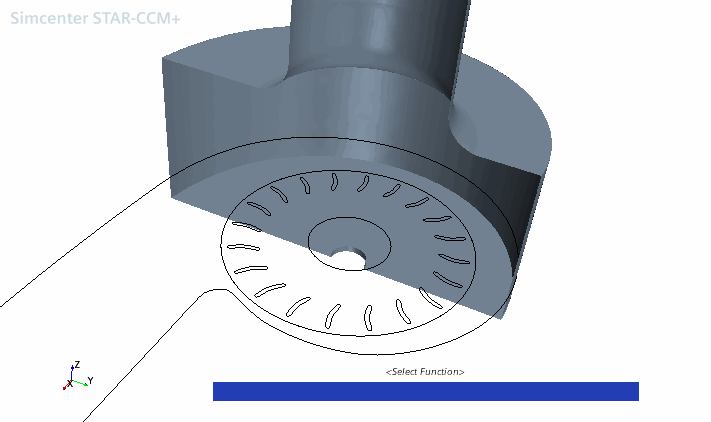

  8. 为了更好地查看标量结果，可平移、缩放和旋转显示中的视图，以达到与以下屏幕截图所示类似的效果：


  9. 展开标量 1 节点，并按如下所示设置此节点和子节点的属性：
    节点 属性 设置
    标量 1 轮廓样式 平滑填充
    忽略剪辑 激活
    零部件 零部件
    • Z 截面流体
    • Z 截面旋转
    标量场 函数 d(Pressure)/dt
    自动范围 关闭
    剪切 关闭
    最小值 -1E5
    最大值 1E5
    颜色条 颜色图 冷热
  10. 保存模拟。
