设置区域和交界面

指定每个区域使用哪个连续体,并定义每个区域的属性和值。

设置区域和交界面:
  1. 编辑区域节点并设置下列属性:
    节点 属性 设置
    空气 物理连续体 空气
    阳极 物理连续体 燃料
    阴极 物理连续体 空气
    集电器-阳极 物理连续体 CCanode
    集电器-阴极 物理连续体 CCcathode
    燃料 物理连续体 燃料
    管-阳极 物理连续体
    管-阴极 物理连续体

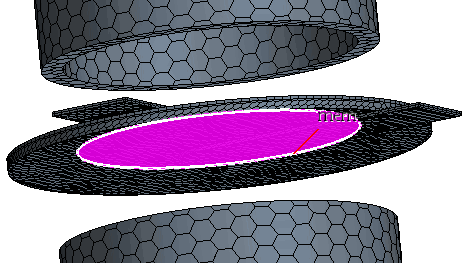

  2. 在多孔阳极和固体氧化物电解质膜之间的三相边界 (TPB) 交界面创建壳区域。
    1. 右键单击区域 > 阳极 > 边界 > mem-交界面节点并选择创建壳区域
    2. 区域 > mem-交界面壳节点重命名为 mem


    3. 选择区域 > mem 节点并将连续体设为 Mem
    4. 展开区域 > mem > 物理值 > 壁厚节点,并将设为 6.0E-5 m。
  3. 交界面 > 原位 1节点重命名为阳极-TPB
  4. 区域 > mem > 边界 > mem-交界面节点重命名为交界面到阴极
  5. 同时选中以下节点,右键单击其中一个,然后选择创建交界面
    • 区域 > > 边界 > 交界面到阴极
    • 区域 > 阴极 > 边界 > 膜-交界面
  6. 将新创建的交界面 > 交界面 1 节点重命名为阴极-TPB
  7. 将多孔相分配给阳极和阴极区域:
    1. 选择连续体 > 空气 > 模型 > 多孔介质 > 多孔相 > 导体-阴极节点并将区域设为阴极
    2. 选择连续体 > 燃料 > 模型 > 多孔介质 > 多孔相 > 导体-阳极节点并将区域设为阳极
多孔阳极和阴极的固体部分是导电的,因此必须指定固体导电率和导热率的值。
  1. 编辑区域 > 阳极 > 物理值节点,然后设置以下属性:
    节点 属性 设置
    孔隙率 0.3
    多孔粘性阻力 方法 各向同性张量
    各向同性张量 > 各向同性分量 887.789 kg/m^3-s
  2. 编辑区域 > 阴极 > 物理值节点,然后设置以下属性:
    节点 属性 设置
    孔隙率 0.7
    多孔粘性阻力 方法 各向同性张量
    各向同性张量 > 各向同性分量 1855.08 kg/m^3-s
  3. 保存模拟。
