分析结果

模拟完成后，检查场景和绘图。

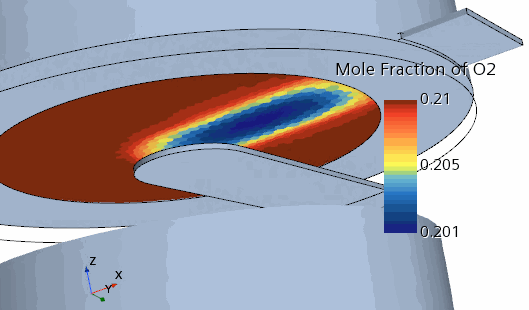

  1. 打开摩尔分数 O2 场景。


    多孔阴极的大片区域氧浓度较低。

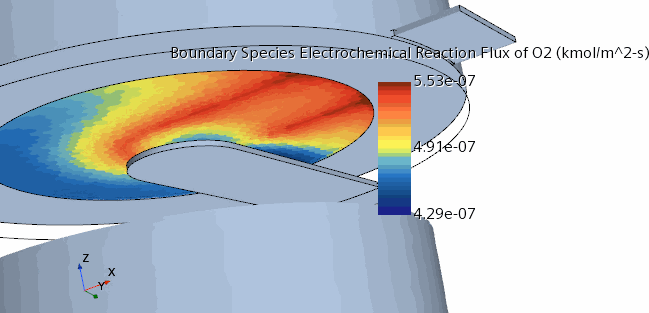

  2. 打开反应通量 O2 场景。


    氧浓度较低的阴极区域，相对氧而言反应率是下降的。反应率下降表示反应率受到氧浓度的限制，而氧浓度受到通过多孔相阴极的氧扩散率限制。
  3. 打开电流守恒、能量守恒以及质量守恒绘图。

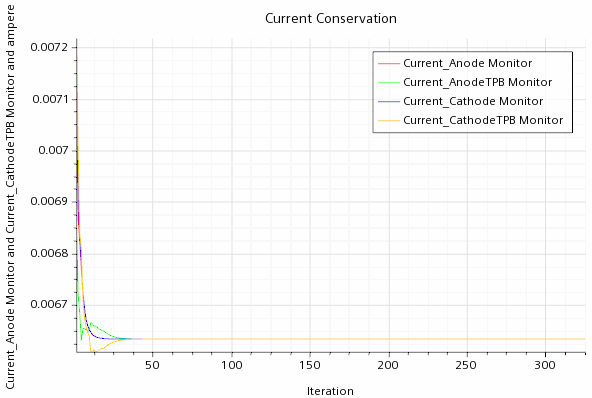

    通过所有横截面的电流显示为一个相等的值，说明电流的严格守恒得到保证。

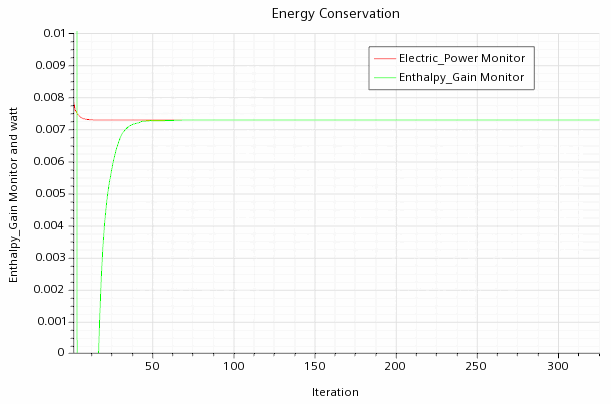

    所产生的外部电力 (Eqn. (5286)) 与流体边界焓损失 (Eqn. (5285)) 平衡。

    守恒绘图显示如下：

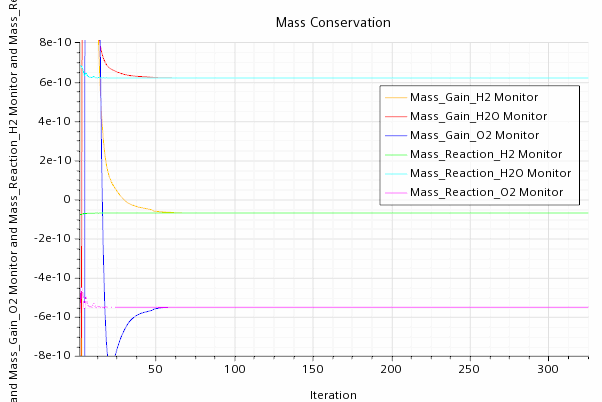

    对于每个组分（H2、H2O 和 O2），其电化学反应产生的相关质量（质量反应监视器所示）与进入流体束的每个相关组分的质量（质量增益监视器所示）平衡。

  4. 保存模拟。
