验证结果

检查 XY 绘图和升力系数报告。

要查看数值数据和实验数据：

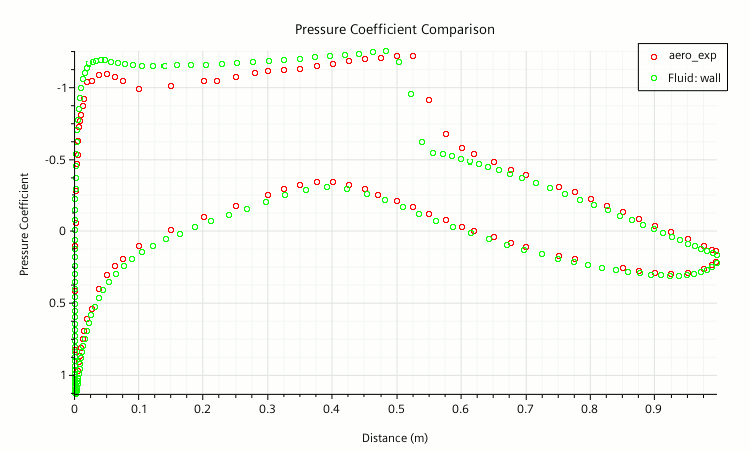

  1. 选择 XY 绘图 1 选项卡。
随即显示绘图，如下所示。

网格粗糙度和湍流模型的选择可能导致冲击位置错误，与此不同，数值压力系数能很好地与实验数据进行比较。要查看计算的升力系数：

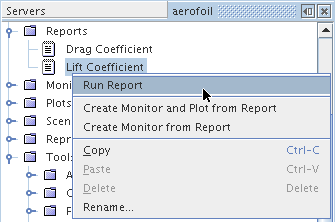

  1. 右键单击报告 > 升力系数节点，并选择运行报告。

在输出窗口内，升力系数报告返回数值 0.787。同样，曳力系数报告会生成数值 0.0164。
