设置初始条件
指定坐标系、速度和温度。
初始速度场将自由流条件应用于整个域。初始速度 252 m/s 的计算方法如下：
其中，马赫数 ，比热比 ，空气的单位气体常数 = 287 J/kg-K，温度 = 300 K。
要将初始速度攻角指定为 2.92°，应创建坐标系。
- 打开模拟树底部的节点，然后右键单击节点。
- 选择。
-

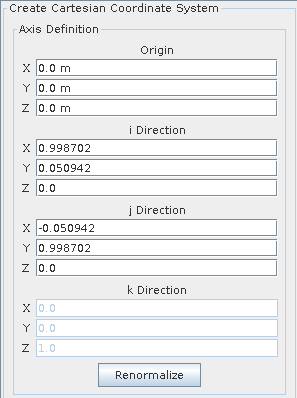

在编辑器对话框中，在轴定义框中，设置 i 方向和 j 方向分量，如下所示：
组成部分 X Y Z i 方向 0.998702 0.050942 0 j 方向 -0.050942 0.998702 0
- 单击创建，然后单击关闭。

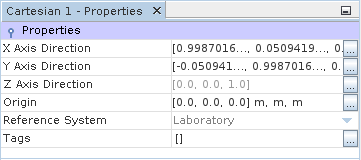

在节点内创建 节点。生成的属性窗口显示如下。
现在此节点定义了坐标系，当向下查看正向 Z 轴时，其 x 轴和 y 轴逆时针旋转 2.92° 角（与基准坐标系相比）。
-
编辑初始条件节点，然后设置下列属性：
节点 属性 设置 速度 坐标系 价值 [252,0.0] m/s 静态温度 值 300 K
其他初始条件的默认值适用于此问题。
- 保存模拟。
