绘制图形
绘制升力和曳力系数以确定分析何时收敛。
-
右键单击报告节点，然后选择。
创建一个名为力系数 1 的新报告节点。
-

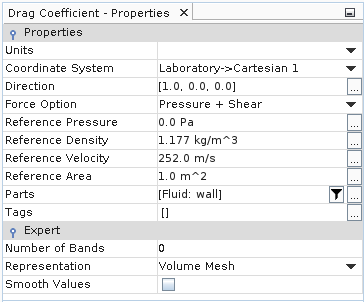

将此节点重命名为曳力系数，然后输入下列信息：
属性 值 单位 空 坐标系 方向 [1.0, 0.0, 0.0] 力选项 压力 + 剪切力 参考压力 0.0 Pa 参考密度 1.177 kg/m^3 参考速度 252.0 m/s 参考面积 1.0 m^2 零部件 [流体：壁面] 条带数 0 表示 体网格 平滑值 停用
- 右键单击 曳力系数节点，然后选择根据报告创建监视器和绘图。
显示名为曳力系数监视器绘图的新绘图节点。
- 选择曳力系数监视器绘图节点，然后将标题设置为曳力系数监视器绘图。
要为升力系数创建绘图：
- 重复上述步骤以创建并显示升力系数的绘图。所有设置与曳力系数的设置相同。
- 重命名报告节点升力系数，并将其方向属性设置为 [0.0, 1.0, 0.0]。
- 选择升力系数监视器绘图节点，然后将标题设置为升力系数监视器绘图。
doc/startutorialsdata/compressibleFlow/data 目录内的 aero_exp.xy 文件中提供了翼型上的压力系数的实验数据。在图形上为数据和分析结果绘图。
要为实验数据绘图：
- 右键单击节点，然后选择。
- 将文件类型：设为 (*.xy)，然后找到并打开文件 aero_exp.xy。
- 右键单击绘图节点，然后选择。
-

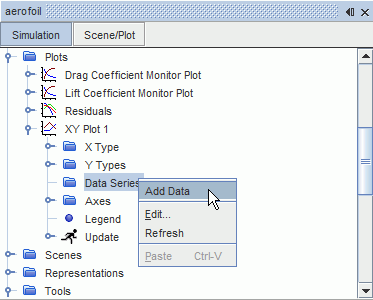

右键单击 节点，然后选择添加数据。
- 在将数据提供方添加至绘图窗口内，选择aero_exp。
- 选择 节点，然后将表格属性设置为 aero_exp。

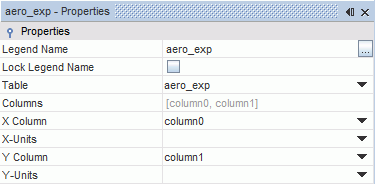

确保 X 列和 Y 列属性如下所示：
XY 绘图 1 中显示实验数据图。
要为相同的图形添加数值数据：
- 选择 XY 绘图 1 节点，然后单击零部件属性。
- 在 XY 绘图 1 - 零部件对话框内，选择流体：壁面。
- 选择 节点，并将场函数属性设置为压力系数。
XY 绘图 1 内显示初始压力系数，所有区域都为零。
压力系数需要指定基准压力和基准速度。
-

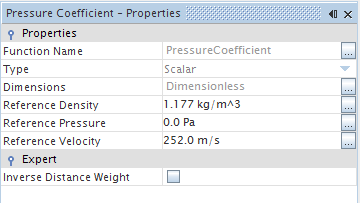

选择节点，然后输入参考密度 1.177 kg/m^3 和参考速度 252 m/s，设置显示如下：
空气动力学问题中的常规做法是在压力系数绘图中反转 y 轴方向。
-
选择 节点，设置以下属性：
属性 设置 首选 X 轴 左轴 首选 Y 轴 底轴 - 选择，然后激活反转。
-
要为绘图设置正确的标题：
- 选择 节点，然后将标题设为 Pressure Coefficient Comparison(压力系数比较)。
- 在 中，选择 节点，然后将标题设为距离 (m)。
- 选择 节点，然后将标题设为压力系数。
- 保存模拟。
