检查结果

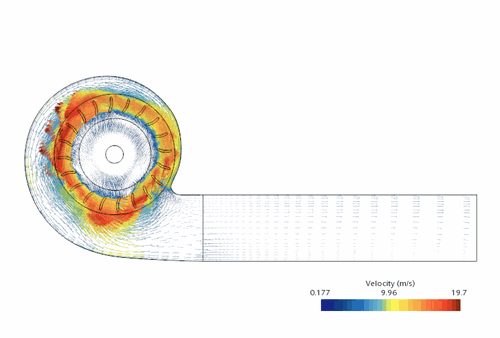

将矢量图与移动参考系案例的结果进行比较。
- 右键单击 节点，然后选择打开。
- 单击图形窗口顶部的面积平均入口压力监视器绘图选项卡。
对 Y 轴使用的大比例缩放导致难以评估求解循环期间的入口压力变化。
要更新绘图：
-
编辑节点，然后设置下列属性：
节点 属性 设置 左轴 最小值 -200 锁定最小值 激活 最大值 -100 锁定最大值 激活

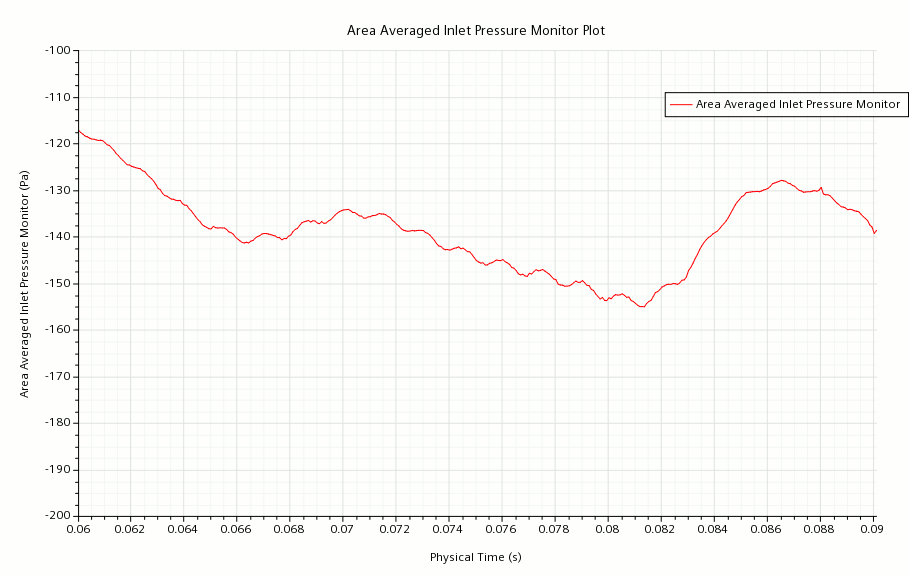

主刻度间距 10.0 底轴 最小值 0.06 锁定最小值 激活 最大值 0.09 锁定最大值 激活 主刻度间距 0.005 现在，绘图如下所示：
| 注 | 入口压力以 0.0025 s （即 1/12 转）的周期振荡，与预期相同。随着时间推移，这些振荡的幅值在流体循环稳定下来的过程中趋于固定。 |
- 保存模拟。
