报告绘图

以 x-y 绘图的形式可视化熔丝中的电流和最高温度。

可视化绘图：

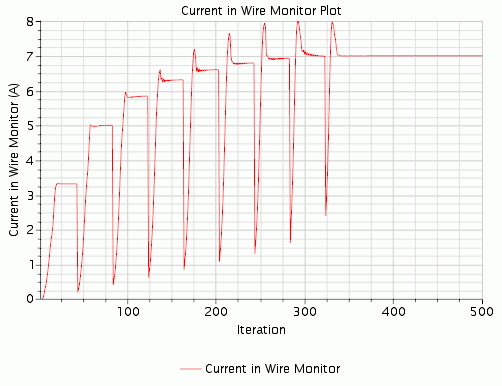

单击图形窗口顶部的 Current in Wire 监视器绘图选项卡。
场景如下所示

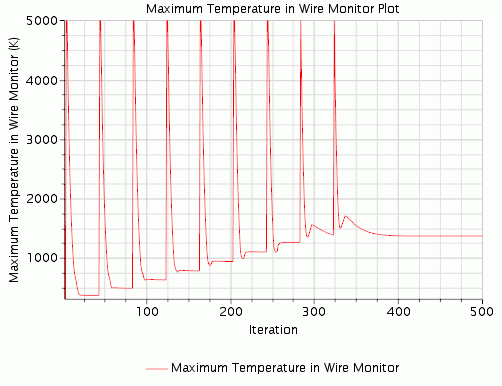

单击图形窗口顶部的 Maximum Temperature 监视器绘图选项卡。
与下图所示场景类似的场景随即出现
