将几何部件分配给区域

在进行面网格或体网格生成之前，请将几何部件分配给区域。Simcenter STAR-CCM+ 允许创建基于部件及其表面的区域和边界。

  1. 同时选择所有部件。右键单击选定节点，然后选择将部件分配给区域。
  2. 在将部件分配给区域对话框中：
    1. 将“区域模式”设置为为每个部件创建一个区域。
    2. 将边界模式设置为为每个部件表面创建一个边界。
    3. 保留选择根据接触创建边界模式交界面选项。
    4. 单击应用，然后单击关闭。
将创建必要的区域和边界、以及与之前查看的部件/部件接触信息对应的交界面。

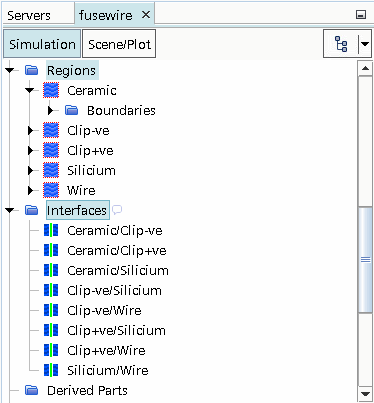

  1. 展开区域和交界面节点。


    有八个交界面与八组部件/部件接触数据对应。
