教程按步骤介绍了 Simcenter STAR-CCM+ 针对各种应用的使用方法，并提供特定应用的设置、初始化和求解流程步骤。大部分案例都提供了可下载的宏和模拟文件。
本节教程介绍了用于模拟离散元方法问题的多种 Simcenter STAR-CCM+ 功能
本教程模拟穿过鼓风炉模型的三维固体流，藉此预测鼓风炉底部的沉降层区域的形成。
在模拟的最后阶段，打开出口（每侧一个）以便让颗粒流出。 与此同时，打开入口让新颗粒进入鼓风炉，以便补充炉内已有的颗粒。
求解完成后，图形窗口内显示标量场景 1。
支持中心网站提供各种教程的宏、输入文件和最后模拟文件的可选下载包。这些宏和最终模拟文件是书面教程的辅助，因此您可以根据下载文件或使用宏构建并运行的模拟来检查最终结果。
欢迎使用 Simcenter STAR-CCM+ 入门教程。在此教程中，您可以探究重要的概念和工作流程。在学习其他资料之前，应先完成此教程。
基础教程以一系列简短的教程，介绍了 Simcenter STAR-CCM+ 的主要功能。
本节教程介绍了可创建和处理零部件与 3D-CAD 的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于构建 CFD 网格的各种 STAR-CCM+ 功能。
本节教程介绍了用于不可压缩流体流动以及孔隙率和求解录制的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于可压缩流体流以及谐波平衡的各种 Simcenter STAR-CCM+ 功能。
本节教程介绍了适用于热传递、辐射和热舒适性的各种Simcenter STAR-CCM+ 功能。
本节教程介绍了用于模拟多相流体问题的多种 Simcenter STAR-CCM+ 功能
本教程的目的是提供使用离散元方法设置模拟的指南。
开始新模拟，导入 blastFurnaceSurfaceMesh.dbs。
使用表面重构和多面体网格生成器创建基础尺寸为 0.01 m 的网格，因为对本教程而言，流体求解不是特别重要。
需要物理模型来定义多相连续体的行为。
拉格朗日相用于定义模拟中的固体颗粒。该相需要特定的物理模型和属性，以描述其行为特性。在这种情况下，固体颗粒是玻璃珠子，其材料属性为手动定义。
DEM 颗粒相互作用用于定义颗粒与另一个颗粒和壁面区域碰撞时的行为。已提供了定义 ORE 间相互作用的详细步骤，同时以表格方式概括了定义 ORE 与壁面间相互作用的步骤。
必须定义基准值，以确保重力产生的加速作用在预期的方向。
默认情况下，表示鼓风炉的边界的条件均设置为非滑移壁面。 此时可以将 pIn 边界更改为默认分流比为 1 的出口，从而允许在模拟的前 11.5 秒内用颗粒填充几何。
颗粒从鼓风炉的顶部喷射到流体区域。沿负 Y 方向以 18.33 kg/s 的质量流率和 0.01 m/s 的速度喷射直径 0.01 m 的颗粒。
由于是瞬态模拟，所以必须设置求解器时间步和实际运行时间。在本案例中，时间步是 0.01 秒，模拟的第一阶段的物理时间是 11.5 秒。此外，由于不考虑流体影响，所以冻结耦合隐式求解器。
创建一个标量场景来呈现玻璃珠在流体系统中的可视化表示。
现在已准备好运行模拟。
第 1 阶段已用珠子填充鼓风炉，此时需要留出一段时间，以便在打开出口让珠子流出前，先使珠子沉降。
本节将沉降层区域的高度和形状与 Zhou et al. 实验的图像相比较。要更加清楚地显示沉降层区域，请创建用户自定义场函数 oldParticles，此函数用同一颜色显示停留时间小于 36.5 s 的所有颗粒。
本教程模拟了穿过鼓风炉模型的三维固体流。
本教程模拟大量圆柱形片剂在旋转滚筒中滚转并喷涂保护层。
本教程演示如何组成和喷射任意形状的 DEM 颗粒。
对于未明显受周围流体影响的颗粒的 DEM 模拟，Simcenter STAR-CCM+ 可用于对颗粒行为建模，而无需体网格。这种模拟称为无网格 DEM。
本节教程介绍了在模拟涉及移动几何和网格、动态流体相互作用以及刚体运动的问题时可以使用的各种 STAR-CCM+ 功能：
本节教程介绍用于模拟反应流体（例如燃烧）的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于计算固体区域的变形、应变和应力的多种 Simcenter STAR-CCM+ 功能。同时显示此类计算如何与流体结构相互作用的分析内的流体行为耦合。
本节教程介绍了 Simcenter STAR-CCM+ 中用于求解气动声学模拟的各种功能。
以下教程介绍的功能用于求解涉及到电磁场的问题。
以下教程演示了电流诱导的化学反应。
本节教程介绍用于设置电池模型的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了多种 Simcenter STAR-CCM+ 自动化和宏功能。
本系列教程介绍了用于在Design Manager中运行设计探索研究的各种功能。
本节教程介绍用于与 CAE 程序耦合的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了 Simcenter STAR-CCM+ 中用于分析和可视化模拟数据的各种功能。
本套教程介绍了使用专用加载项 Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中模拟内燃机的功能。
见下文：

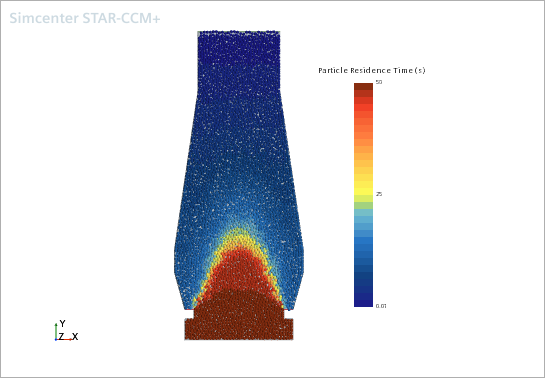

停留时间超过 36.5 s 的颗粒构成沉降层区域。 在此区域中，颗粒移动相当缓慢，因此停留时间长。
