报告监视和绘图
Simcenter STAR-CCM+ 在求解过程中几乎可以动态监视任何数量变化。该过程包括创建一个报告，用它来定义相关数量和要监视的区域的零部件。然后，根据报告定义一个监视器，它控制更新频率和标准化特征。最后，可以从监视器中创建 X-Y 图形绘图。
- 在模拟树中，右键单击报告节点，然后选择。
- 将 节点重命名为面积平均入口压力。
-

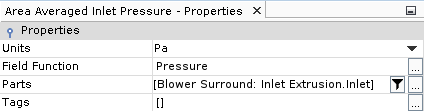

选择 Area Averaged Inlet Pressure(表面平均入口压力) 节点，然后设置下列属性：
属性 值 场函数 压力 零部件
-
要依据此报告创建监视器和绘图，右键单击面积平均入口压力节点，然后选择根据报告创建监视器和绘图。
一个名称为面积平均入口压力监视器绘图的新节点出现在绘图节点下方。
- 保存模拟。
