设置边界条件
定义边界类型并指定适当的属性值。 设置入口、出口和管壁面的边界条件。
要设置边界条件：
- 展开节点，以显现不同的边界。
先设置入口边界条件。 入口温度是 273.1 K，体积分数是 1.0。
在反向流的情况下，则从压力出口的指定压力中扣除动态压力以及因湍流造成的应力。 因此，入口压力分布指定为：，根据入口压力场函数指定。 此设置的目的是，确保在水流入管道时静态入口压力实际始终为 1.0 Pa。
-

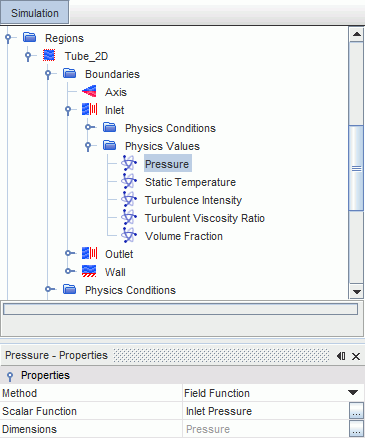

编辑节点，然后设置下列属性：
节点 属性 设置 固体应力压力 方法 场函数 标量函数 入口压力 静态温度 值 273.1 K 体积分数 值 [1.0]
出口压力设置为环境压力，即 0 Pa 表压。 不过，上一节已为出口压力定义了一个场函数，在此处再次使用。 这种方法的优点是：如果必须更改整个域的压力分布，仅在一个位置更改出口压力即可，而不是两个位置。
-
编辑节点，然后设置下列属性：
节点 属性 设置 固体应力压力 方法 场函数 标量函数 出口压力 静态温度 值 273.1 K 体积分数 值 [1.0]
指定冻结壁面边界条件。
-
使用与前几节中所述相同的步骤创建下列场函数。
节点标题
壁面温度
维度
温度
函数名
WallTemperature
定义
min(273.1, 2010.0*pow($${Position}[0] - 0.15, 2) + 253.0)
-

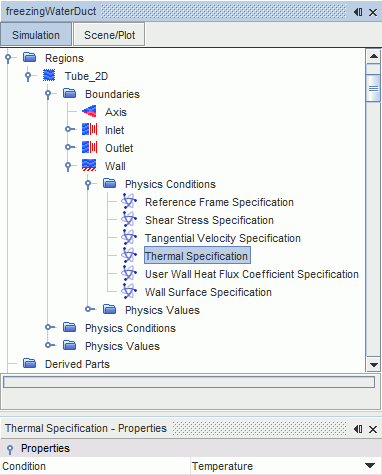

编辑壁面边界，然后设置下列属性：
节点 属性 设置 条件 温度 方法 场函数 标量函数 壁面温度
Simcenter STAR-CCM+ 在默认情况下对壁面应用无滑移边界条件，这是本模拟中所需要的条件。
- 保存模拟。
