分析结果
在模拟结束时，分析内相和外相之间的交界面的形状和位置。
要分析结果：
-

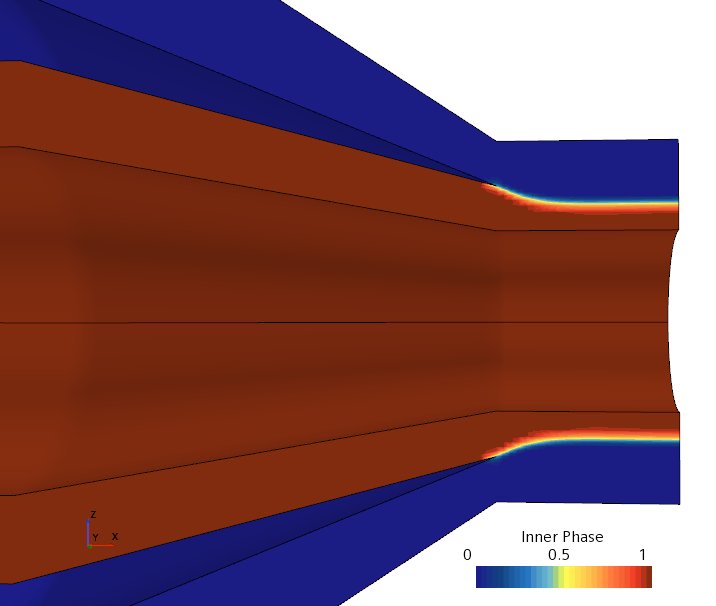

选择位于图形窗口顶部的相场选项卡。以下屏幕截图显示了模拟结束时的相场：
可以看到内相和外相如何在模具出口处相接并形成交界面。该交界面通过相场值 0.5 进行表征，即 50% 的网格单元使用内相填充，50% 由外相填充。
该交界面显示为带，其中内相场在 0 和 1 之间过渡。该带是模拟中数值扩散的结果。要尽可能减小此过渡带，即要在相间实现锐化交界面（此时就是这样），建议细化交界面预期所在区域中的网格。
-

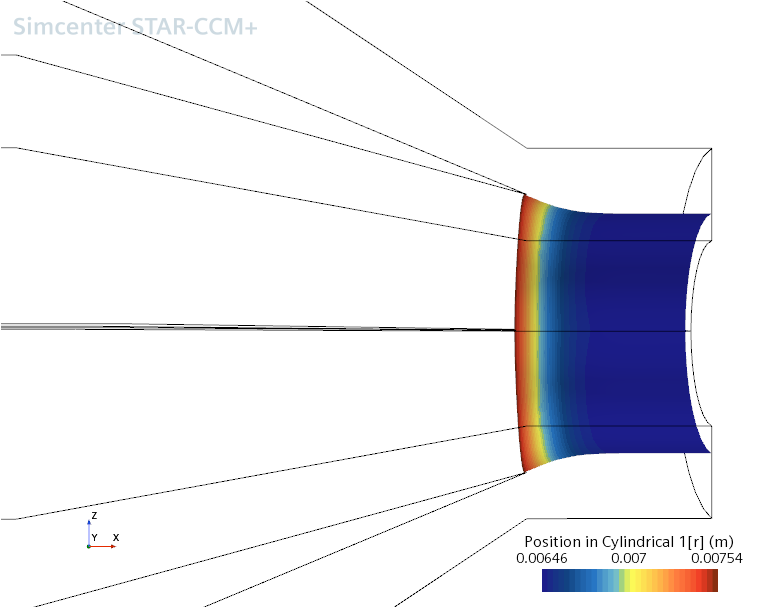

要显示交界面形状和位置的增强视图，选择膨胀选项卡。
可以看到，外相最初与内相相接时发生膨胀，然后交界面固定在恒定半径。由此，可以确定内相和外相的结果直径。
此外，要执行分析，还可以通过创建绘图和场景来可视化每相的材料属性。相材料属性（如动力粘度或有效粘度）作为场函数提供。
