分析扰动对流波求解

在完成模拟后，可视化扰动对流波求解的结果。

要分析扰动对流波求解：
  1. 单击麦克风检查显示麦克风和压力传感器处的声学压力和压力扰动的绘图：声学压力和压力扰动监视器绘图和压力传感器：图形窗口中的声学压力和压力扰动监视器绘图选项卡。
    以下图显示了运行后的结果：

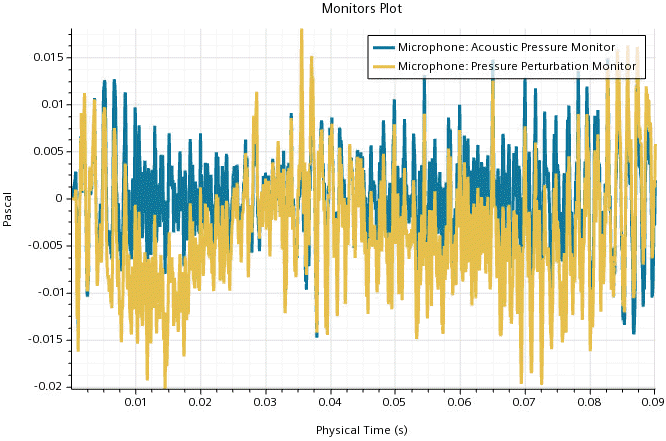

    在麦克风处，声学压力和压力扰动的数量级相同。由于压力扰动表示声学压力和流体动力学压力总和，这表明流体动力学压力在此区域中不太相关。

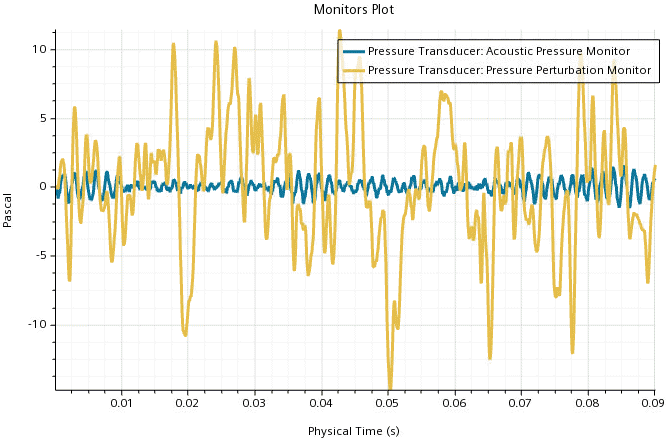

    在压力传感器处，压力扰动的幅值比声学压力高。此处，流体动力学压力贡献占主导。
  2. 要检查声学压力，单击声学压力选项卡。

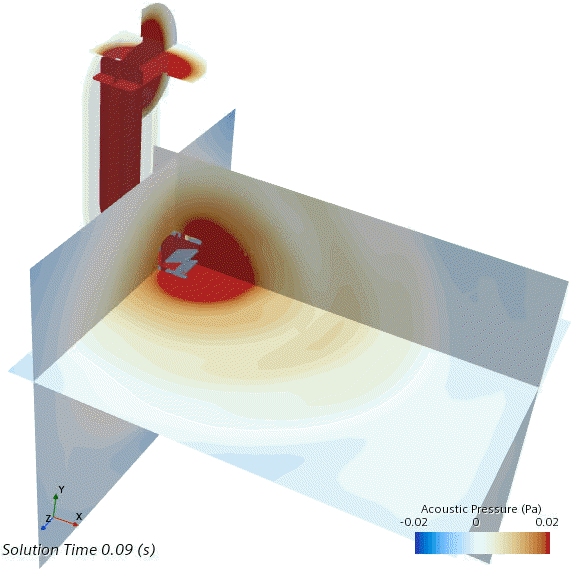

    以下屏幕截图显示了流体域中的声学压力：


    与分析 Lighthill 波求解中显示的 Lighthill 压力时间导数类似，此场景显示声学压力如何从 HVAC 管道辐射到测试室中。但是，通过扰动对流波模型求解的声学压力未呈现任何湍流结构。此求解场可直接深入了解噪声场，而无需任何流体动力学扰动。
  3. 保存模拟。
