分析 Lighthill 波求解

在模拟结束时，使用准备好的绘图和场景分析 Lighthill 波求解。

要分析 Lighthill 波求解：

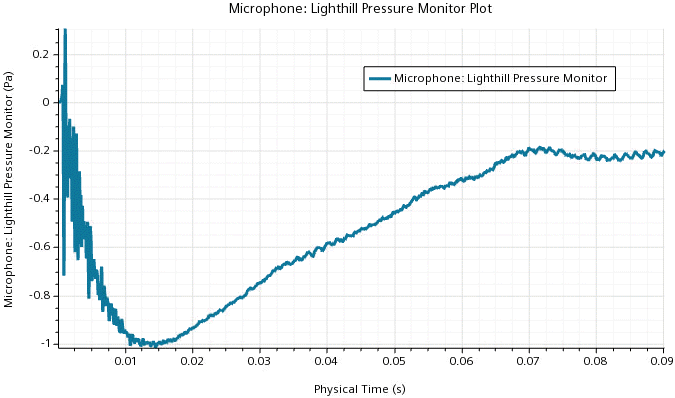

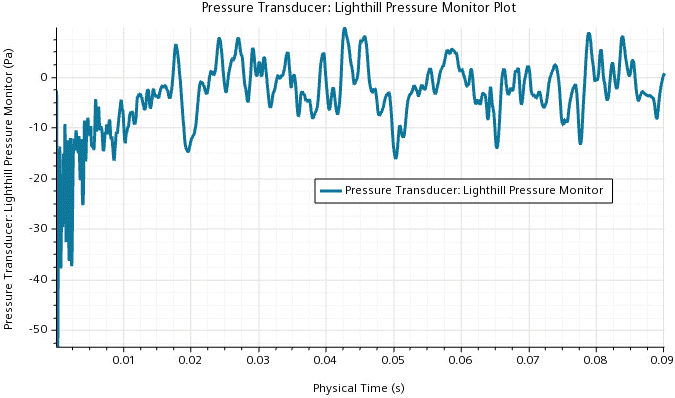

  1. 单击麦克风检查显示麦克风和压力传感器处的 Lighthill 压力的绘图：Lighthill 压力监视器绘图和压力传感器：图形窗口中的 Lighthill 压力监视器绘图选项卡。
    以下图显示了运行后的结果：




    在 0.07 s 后，麦克风处的 Lighthill 压力达到准稳态，并在 -0.2 Pa 处稳定。在湍流结构占主导的压力传感器处，Lighthill 压力波动更强。
  2. 要与后面的扰动对流波求解进行比较，将绘图导出为 *.csv 文件：
    1. 右键单击绘图 > 麦克风：Lighthill 压力监视器绘图节点，然后选择导出。
    2. 在保存对话框中，将文件名设为 MicrophoneLighthillPressure，然后单击保存。
    3. 重复步骤 2a 和 b 保存压力传感器：Lighthill 压力监视器绘图到名为 PressureTransducerLighthillPressure 的文件。
  3. 要检查流体域中 Lighthill 压力的时间导数，单击 Lighthill 压力时间导数选项卡。

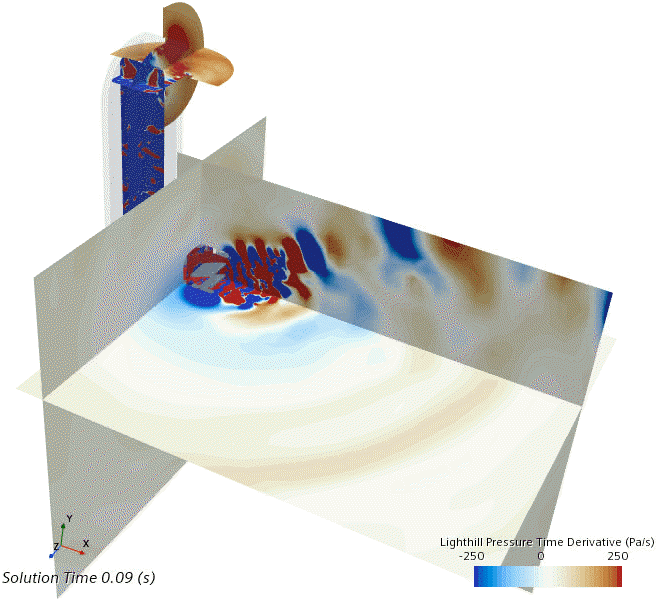

    以下屏幕截图显示了 Lighthill 压力时间导数：


    Lighthill 压力从 HVAC 管道辐射到测试室中。与 Lighthill 压力绘图类似，Lighthill 压力场在 HVAC 管道上波动较强，在与管道相距一定距离处波动减小。在这些速度几乎为零的静态流区域中，可以看到在整个测试室内传播的声波。

  4. 本地化 Lighthill 源的 RMF (dB) 场景中 Lighthill 压力的体积源：
    1. 单击 Lighthill 源的 RMS (dB) 选项卡。

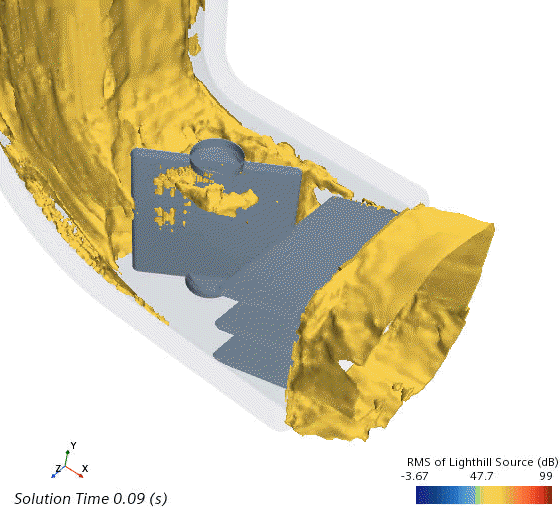

      以下屏幕截图显示了 60 dB 等级下的源：


    2. 要本地化更高等级的 Lightill 源，选择 Lighthill 源的 RMS (dB) > 标量 1 > 重采样体积设置 > 等值面模式 > 值节点，然后依次将等值设为 70 db 和 80 dB。

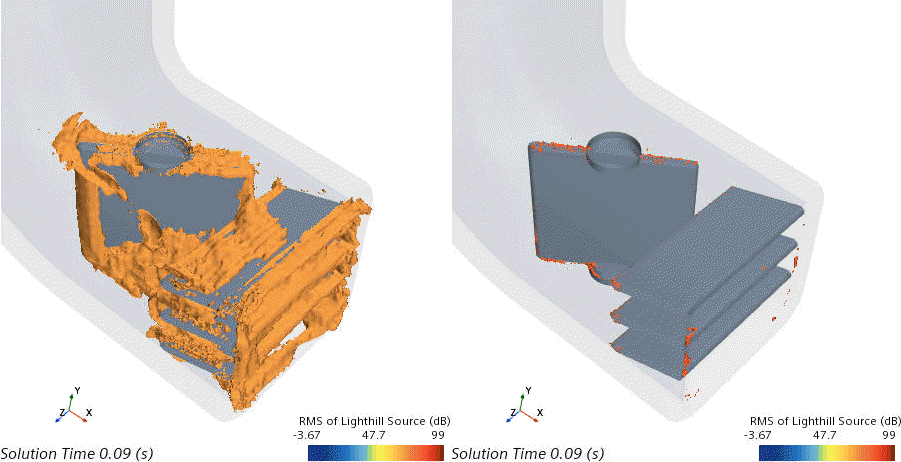

      以下屏幕截图分别显示了这些等级下的 Lighthill 压力源：


      体积 Lighthill 源在管道几何表面和边缘达到其最大值。
  5. 保存模拟。
