使用线探测绘制数据

使用线探测创建轴速度分布的 X-Y 绘图。绘图上表示的每个数据序列均与沿单线探测提取的数据相对应。绘图包含的数据可导出至文本文件中。

  1. 右键单击绘图节点，然后从弹出菜单中选择新建绘图 > XY 绘图。
  2. 将绘图 > XY 绘图 1节点重命名为 Velocity Profiles。
  3. 单击对象树上方的场景/绘图按钮，可切换至场景/绘图窗格。


    绘图的 X 轴显示线探测中的 Y 位置数据，而绘图的 Y 轴显示这些 Y 位置的轴速度。
  4. 编辑速度分布节点，然后设置下列属性：
    节点 属性 设置
    速度分布 标题 速度分布
    X 类型 > 矢量数量 价值 [0.0, 1.0, 0.0] m
    Y 类型 > Y 类型 1 > 标量函数 场函数 速度 > 基准参考系 > Laboratory(基准) > i
    图例 位置 东
    布局 垂直
    字体 SIemens Sans 全局普通字体 8
最后操作是设置绘图的零部件属性。
  1. 选择树顶部的速度分布节点。
  2. 在属性窗口内编辑零部件属性。

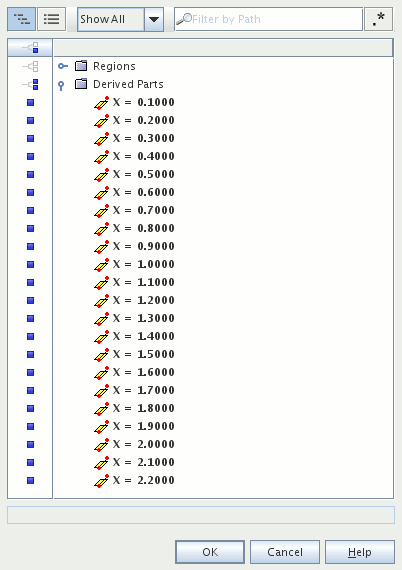

  3. 在速度分布 - 零部件对话框中选择衍生零部件节点。
  4. 展开节点并确保已选择所有零部件。


  5. 单击确定。

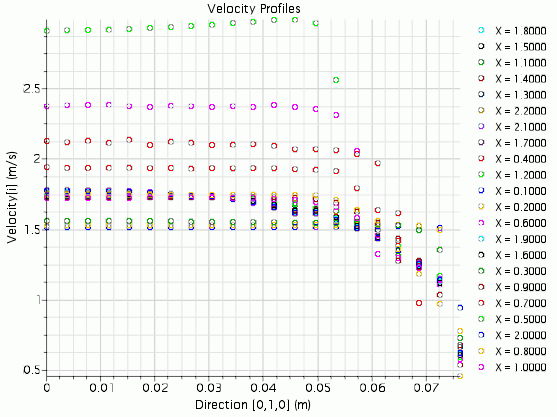

最终绘图显示在速度分布窗口内。
