设置边界条件和数值
指定入口处 X 方向的恒定速度和出口处的恒定压力。将中心线边界设为轴类型。此轴边界必须精确位于 Y = 0 线上；将轴映射至适当平面。
- 选择节点，然后将类型设置为轴。
-

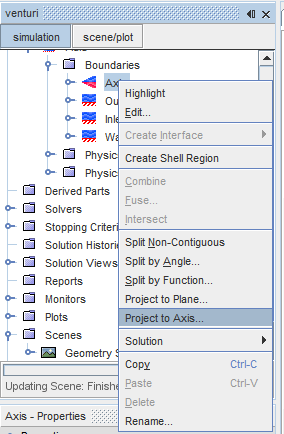

右键单击节点，然后从弹出菜单中选择投射至轴
-
在修复轴边界对话框中，单击确定。
节点沿轴移至 Y = 0。
指定入口和出口边界的条件：
-
设置入口和出口的边界类型：
边界 类型 入口 速度进口 出口 压力出口 -
编辑节点，然后设置下列属性：
节点 属性 设置 物理条件
方法 强度 + 长度比例 方法 组分 物理值 值 0.034 值 0.0107 m 值 [1.5,0.0] m/s -
编辑节点，然后设置下列属性：
节点 属性 设置 物理条件 方法 强度 + 特征长度 物理值 值 0.034 值 0.0107 m - 保存模拟。
