DES 和 FW-H 实时：圆柱体噪声（非稳态分析）
在本教程的上一章节中，您完成了限定体网格的稳态分析运行。此章节继续使用上一个模拟文件，您要设置近场非稳态分析以及远场 FW-H 分析的最终瞬态运行。
准备 On-The-Fly FW-H 分析
Simcenter STAR-CCM+ 准备 Ffowcs Williams-Hawkings 分析的两个关键步骤是定义 FW-H 表面，然后定义 FW-H 接收器。FW-H 接收器是距离噪声源特定距离的点。
设置 FW-H 表面
选择 Ffowcs Williams-Hawkings 模型后，两个额外节点添加至该模拟树。设置 FW-H 表面。

Link: copied

Breadcrumb: copied

教程
教程按步骤介绍了 Simcenter STAR-CCM+ 针对各种应用的使用方法，并提供特定应用的设置、初始化和求解流程步骤。大部分案例都提供了可下载的宏和模拟文件。
- 使用教程的宏和文件
  支持中心网站提供各种教程的宏、输入文件和最后模拟文件的可选下载包。这些宏和最终模拟文件是书面教程的辅助，因此您可以根据下载文件或使用宏构建并运行的模拟来检查最终结果。
- 简介
  欢迎使用 Simcenter STAR-CCM+ 入门教程。在此教程中，您可以探究重要的概念和工作流程。在学习其他资料之前，应先完成此教程。
- 基础教程
  基础教程以一系列简短的教程，介绍了 Simcenter STAR-CCM+ 的主要功能。
- 几何
  本节教程介绍了可创建和处理零部件与 3D-CAD 的多种 Simcenter STAR-CCM+ 功能。
- 网格
  本节教程介绍了用于构建 CFD 网格的各种 STAR-CCM+ 功能。
- 不可压缩流
  本节教程介绍了用于不可压缩流体流动以及孔隙率和求解录制的多种 Simcenter STAR-CCM+ 功能
- 可压缩流
  本节教程介绍了用于可压缩流体流以及谐波平衡的各种 Simcenter STAR-CCM+ 功能。
- 热传递和辐射
  本节教程介绍了适用于热传递、辐射和热舒适性的各种Simcenter STAR-CCM+ 功能。
- 多相流体
  本节教程介绍了用于模拟多相流体问题的多种 Simcenter STAR-CCM+ 功能
- 离散元方法
  本节教程介绍了用于模拟离散元方法问题的多种 Simcenter STAR-CCM+ 功能
- 运动
  本节教程介绍了在模拟涉及移动几何和网格、动态流体相互作用以及刚体运动的问题时可以使用的各种 STAR-CCM+ 功能：
- 反应流体
  本节教程介绍用于模拟反应流体（例如燃烧）的多种 Simcenter STAR-CCM+ 功能。
- 固体应力
  本节教程介绍了用于计算固体区域的变形、应变和应力的多种 Simcenter STAR-CCM+ 功能。同时显示此类计算如何与流体结构相互作用的分析内的流体行为耦合。
- 气动声学
  本节教程介绍了 Simcenter STAR-CCM+ 中用于求解气动声学模拟的各种功能。
  - 宽带模型：圆柱体噪声（准备）
    本教程演示如何在 Simcenter STAR-CCM+ 中设置气动声学问题。在模拟中使用了圆柱体周围的流体以说明所需的步骤。
  - DES 和 FW-H 实时：圆柱体噪声（非稳态分析）
    在本教程的上一章节中，您完成了限定体网格的稳态分析运行。此章节继续使用上一个模拟文件，您要设置近场非稳态分析以及远场 FW-H 分析的最终瞬态运行。
    - 加载初始模拟
      稳态分析运行现已完成。设置最后的瞬态运行。
    - 选择瞬态计算物理模型
      修改物理模型选择以激活非稳态求解器。
    - 设置求解器属性和停止条件
      在设置声学模拟时，选择正确的时间步是重要的步骤。
    - 可视化平均速度
      创建显示标量场景平均速度值的监视器。
    - 监视压力
      创建三个探头，用于监视求解器运行时的压力。
    - 监视力系数
      默认情况下，Simcenter STAR-CCM+ 会提供一个残差绘图用于监视求解的收敛。
    - 设置求解历史文件
      要在模拟运行时以固定间隔保存求解数据，可创建求解历史文件 (.simh)。在本教程中，您将保存气缸壁面和平面截面上的压力数据，以在模拟完成后执行表面光谱分析。
    - 准备 On-The-Fly FW-H 分析
      Simcenter STAR-CCM+ 准备 Ffowcs Williams-Hawkings 分析的两个关键步骤是定义 FW-H 表面，然后定义 FW-H 接收器。FW-H 接收器是距离噪声源特定距离的点。
      - 设置 FW-H 表面
        选择 Ffowcs Williams-Hawkings 模型后，两个额外节点添加至该模拟树。设置 FW-H 表面。
      - 设置 FW-H 接收器
        设置点接收器。
      - 检查 FW-H 求解器属性
        FW-H 求解器节点有开始时间属性，用于定义点接收器开始计算声压时的物理时间。
    - 可视化求解
      为从圆柱表面发射并被每个接收器接收的噪声添加场景。
    - 运行模拟
      现在已准备好运行模拟。最好使用多个 CPU 并行运行此模式，否则运行时间会相当长。
    - 可视化结果
      现在，可以根据两个点接收器的输入来可视化气缸上的声学压力。
    - 执行光谱分析
      使用快速傅立叶变换，您可以将声压定义为每个点接收器的频率的函数。
    - 结果分析
      将频谱的峰值与最终稳态模拟的网格频率截止绘图相比较。
    - 总结
      本教程接续上一个教程，进行近场非稳态分析和远场 FW-H 分析。
    - DES 和 FW-H On-The-Fly 教程参考书目
  - Ffowcs Williams-Hawkings：声音传播
    此教程将后 FW-H 模型与 FW-H 实时模型相比较。
  - 信号后处理：FFT 与波数
    使用前面的教程 DES and FW-H On-The-Fly 中的模拟历史文件，可进一步使用几个分析：圆柱体噪声（非稳态分析）”中获取的瞬态表面数据可以进行数个进一步的分析。本教程中介绍了这些分析。
  - 声波建模：圆柱体噪声
    本教程演示了如何在 Simcenter STAR-CCM+ 中创建声波模拟。在模拟中使用了圆柱体周围的流体以说明所需的步骤。
  - Lighthill 波与扰动对流波建模：简化 HVAC 管道
    暖通空调 (HVAC) 系统中空气处理组件产生的噪声是影响内部舱体声级的主要因素。研究噪声源并相应地修改设计，可以优化系统并降低系统噪声。
  - 海绵层建模：简化尾管
    非稳态气动声学模拟需要有效的非反射边界条件，以防止来自计算域边界的虚假反射声波干扰气动声学结果。
- 电磁
  以下教程介绍的功能用于求解涉及到电磁场的问题。
- 电化学
  以下教程演示了电流诱导的化学反应。
- 电池
  本节教程介绍用于设置电池模型的多种 Simcenter STAR-CCM+ 功能：
- 自动化
  本节教程介绍了多种 Simcenter STAR-CCM+ 自动化和宏功能。
- 设计探索
  本系列教程介绍了用于在Design Manager中运行设计探索研究的各种功能。
- 与 CAE 程序耦合
  本节教程介绍用于与 CAE 程序耦合的多种 Simcenter STAR-CCM+ 功能：
- 分析方法
  本节教程介绍了 Simcenter STAR-CCM+ 中用于分析和可视化模拟数据的各种功能。
- Simcenter STAR-CCM+ In-cylinder
  本套教程介绍了使用专用加载项 Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中模拟内燃机的功能。

设置 FW-H 表面

选择 Ffowcs Williams-Hawkings 模型后，两个额外节点添加至该模拟树。设置 FW-H 表面。

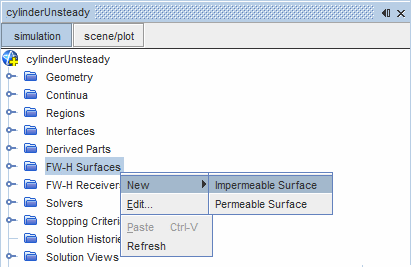

右键单击 FW-H 表面节点，然后选择新建 > 非渗透表面。
