监视压力

创建三个探头，用于监视求解器运行时的压力。

要监视压力：
  1. 右键单击场景 > 几何场景 1 节点，然后选择打开。
  2. 在模拟树中，右键单击衍生部件节点，然后选择新建部件 > 探头 > 点。
  3. 在创建点探针面板中设置以下属性：
    组合框 设置
    输入零部件 Body 1
    点 [0.0101, 0, 1.0E-4] m, m, m
    显示 没有显示器
  4. 单击创建，然后单击关闭。
    创建一个称为点的新衍生部件。
  5. 将衍生零部件 > 点节点重新命名为后部探头。

通过复制和粘贴创建另外两个探头：

  1. 复制后部探头项，并将其粘贴至衍生部件节点。
  2. 将副本重命名为底部探头。
  3. 在属性窗口，将点设为 [0,-0.0101,1.0E-4] m, m, m。
  4. 第二次复制后部探头节点，并将其粘贴至衍生部件节点。
  5. 将副本重命名为顶部探头。
  6. 在属性窗口，将点设为 [0,0.0101,1.0E-4] m, m, m。

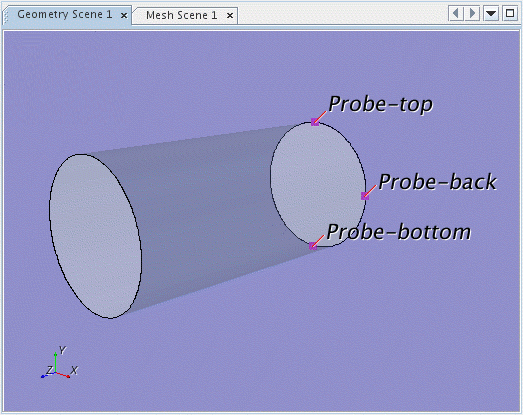

在图形窗口中显示探头：

  1. 同时选择后部探头、底部探头和顶部探头节点。
  2. 单击（使场景透明），并使用鼠标按键缩放、定位场景，如下所示。

创建三个报告，每个探针一个：

  1. 右键单击报告节点，然后选择新建 > 用户 > 最大值。
  2. 将最大值 1 节点重新命名为最大后部压力。
  3. 选择最大后部压力节点，然后设置以下属性：
    属性 值
    标量场函数 固体应力压力
    零部件 衍生零部件 > 后部探头
  4. 复制最大后部压力节点，并将其粘贴至报告节点。
  5. 将副本重命名为最大底部压力。
  6. 选择最大底部压力节点，并将部件设为衍生部件 > 底部探头。
  7. 创建最大后部压力的另一个副本。
  8. 将新节点重新命名为最大顶部压力。
  9. 选择最大顶部压力节点，并将零部件设置为衍生零部件 > 顶部探头。

根据报告创建监视器和绘图：

  1. 同时选择最大后部压力、最大底部压力以及最大顶部压力节点。右键单击最大后部压力节点，然后选择根据报告创造监视器和绘图
  2. 单击单个绘图以在单个图表中显示所有三个值。

Simcenter STAR-CCM+ 创建三个新监视器和相关绘图。

  1. 将绘图 > 报告绘图节点重新命名为压力探头绘图。
  2. 保存模拟。
