计算频谱密度

要计算频谱密度，可创建线性时间历史、线性时间傅立叶变换和衍生数据集。然后您就可以可视化频谱密度。

要利用线性探头创建线性时间历史以记录数据：

  1. 右键单击工具 > 数据集函数节点，然后选择新建 > 线性时间历史 (h[l])。
  2. 右键单击 h(l) 1 > 已导入节点，然后选择基于表面探测零部件的新衍生数据。
  3. 选择已导入 > 多点时间历程 2 节点并设置以下属性：
    属性 设置
    场函数 1 固体应力压力
    数据表面 1 平面截面
    部件 线探测
    表示 cylinderPressureData
    更新可用 激活
要创建线性时间傅立叶变换：
  1. 右键单击工具 > 数据集函数节点并选择新建 > 线性时间傅立叶变换 (G[h[l]])。
  2. 将新创建的 G(l) 1 节点重命名为 Gxx(l)。
  3. 选择工具 > 数据集函数 > Gxx(l) 节点，并确保将幅值函数设为功率频谱密度。
要创建要向其导入数据的衍生数据集节点：
  1. 右键单击 Gxx(l) > 已导入节点，然后选择基于衍生数据的新衍生数据。
  2. 将新创建的多点 FFT 2 节点重命名为功率谱。
  3. 选择 Gxx(l) > 已导入 > Power Spectra(功率谱) 节点，然后设置以下属性：
    1. 将输入时间历史设为 Multi-Point Time History(多点时间历史)。
    2. 激活更新可用。激活更新可用后，其他所有属性的编辑功能都会被禁用，它们会自动更新。
要可视化频谱密度：

更新可用属性激活后，分配好最后一个属性后，将自动计算傅立叶变换。此过程会持续几分钟，具体情况取决于电脑的处理器速度。

当傅立叶变换计算完毕时，频谱密度会可视化为距离的函数。为频谱密度轴采用对数度量。

  1. 创建监视器绘图并将其重命名为功率频谱。
  2. 右键单击绘图 > 功率频谱 > 数据系列节点，然后选择添加数据。
  3. 在将数据提供方添加至绘图对话框中，展开衍生数据，然后选择功率谱。

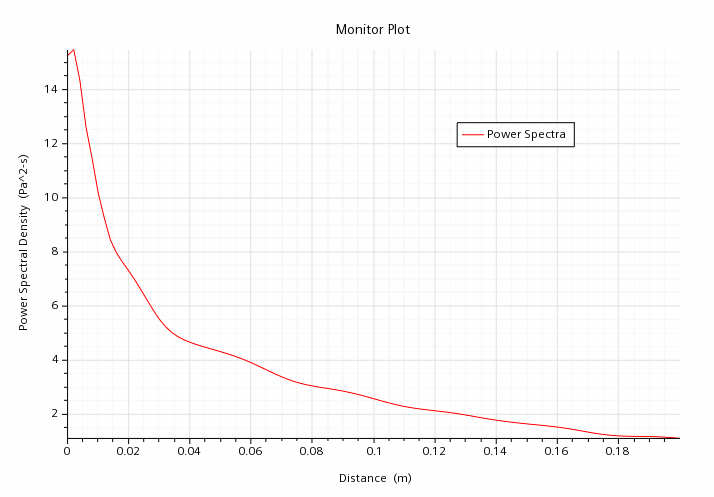

    图形窗口内会显示基于距离的功率频谱密度绘图。

获得预期分布。在分离最小的地方，平均相关性的最大值是零。
