粘性能量求解

为模拟添加粘性能量模型，然后创建场景以追踪温度。

  1. 添加粘性能量模型：
    1. 右键单击物理 1 > 模型，然后选择粘性能量。
    2. 选择模型 > 液体 > Polystyrene(聚苯乙烯) > 材料属性，然后设置下列属性：
      节点 属性 值
      比热 方法 常数
      常数 值 2000 J/kg-K
      水平温度偏移因子 方法 阿雷尼乌斯
      阿雷尼乌斯 活化能 52000 J/kmol
      参考温度 413.0 K
    3. 转至区域 > 管 > 边界 > 入口，选择物理值 > 静态温度，然后将值属性设为 413.0 K。
  2. 创建温度标量场景：
    1. 右键单击场景，然后选择新建 > 标量。
    2. 将标量场景 1 重命名为温度。
    3. 单击场景/绘图选项卡，选择标量 1 > 标量场，然后将函数属性设为温度。
    4. 选择标量 1 > 零部件。
    5. 编辑零部件，然后选择衍生零部件 > 平面截面和平面截面 2。
    6. 选择标量 1 > 颜色条，然后将色图属性设为蓝红平衡。
    7. 选择标量 1 节点，然后将轮廓样式属性设置为平滑填充。
此时再次运行模拟：
  1. 选择求解 > 清除求解，然后在对话框中单击确定。
  2. 单击运行 。
  3. 检查温度场景。移动图像以获取与下列屏幕截图一样的视图。

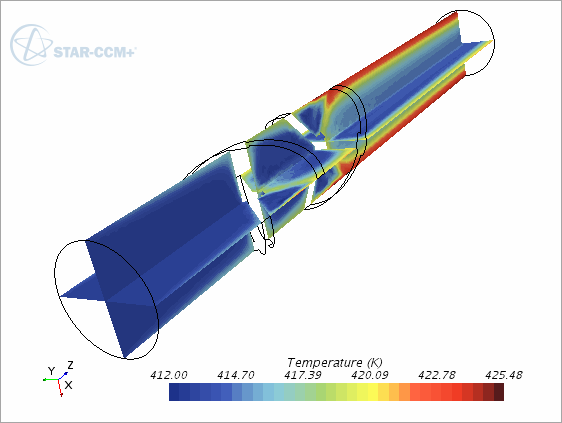

温度场景显示了上升的液体温度接近混合器的壁面温度：
