生成体网格

粘性流求解器使用有限元法。为它提供一个由节点和元素而非由网格单元和面组成的网格。在 STAR-CCM+ 中，由四面体网格单元组成的网格可支持有限元求解器。

要在混合器中创建四面体网格：

  1. 右键单击几何 > 操作，然后选择新建 > 网格 > 自动网格。
  2. 选择下列零部件：
    窗格 选择
    零部件窗口 管
    选择网格生成器组合框

    表面重构

    四面体网格生成器
  3. 单击确定。
网格的核心元素要大于表面元素。要达到该尺寸，需要将基础尺寸设置为 0.05 m，然后在润湿表面应用更小的尺寸。
  1. 选择自动网格 > 默认控制 > 基础尺寸，然后将值设置为 0.05 m。
  2. 右键单击自动网格 > 自定义控制，然后选择新建 > 表面控制。
  3. 选择自定义控制 > 表面控制，然后编辑零部件表面。在对话框中，选择下列零部件：
    • Blade_A
    • Blade_B
    • Tube_wall

    单击确定。

  4. 展开表面控制 > 控制，然后设置下列属性：
    节点 属性 值
    目标表面尺寸 目标表面尺寸 自定义
    最小表面尺寸 最小表面尺寸 自定义
  5. 选择表面控制 > 值，然后设置下列属性：
    节点 属性 值
    目标表面尺寸 基数百分比 10.0
    最小表面尺寸 基数百分比 5.0
  6. 单击生成体网格。

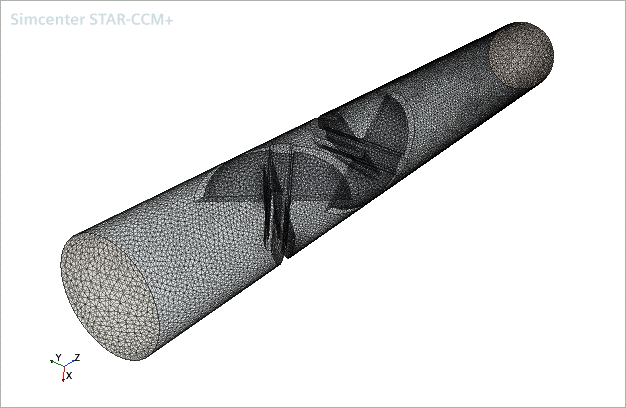

  7. 单击显示所有网格以在几何场景中显示网格。


保存模拟。
