Simcenter STAR-CCM+ 许可

Simcenter STAR-CCM+ 是一个许可软件，它根据从许可证管理系统分配的许可证功能键进行操作。除了默认模式外，还能以只读模式、简化版、无限制并行和按需授权模式启动 Simcenter STAR-CCM+。

Simcenter STAR-CCM+ 具有多种产品配置。每种产品配置可能需要一种不同的许可证，具体取决于要使用的附加模块。有关更多信息可参考：

产品配置

提供了以下 Simcenter STAR-CCM+ 产品配置。

表 1. 产品配置
产品配置 许可证功能 描述
Simcenter STAR-CCM+ ccmpsuite Simcenter STAR-CCM+ 产品许可证包含 Simcenter STAR-CCM+ 中的所有标准功能。默认 ccmpsuite 功能许可证用于此配置。
Simcenter STAR-CCM+ 简化版 ccmplite

Simcenter STAR-CCM+ 简化版是一种提供有限功能集的 Simcenter STAR-CCM+ 版本。Simcenter STAR-CCM+ 简化版配置使用 ccmplite 功能许可证。请参见 STAR-CCM+ 简化版的功能。
Simcenter STAR-CCM+ 无限制并行 ccmppower

Simcenter STAR-CCM+ 无限制并行提供了 Simcenter STAR-CCM+ 的所有功能，并且还可以在无限数量的内核上运行一个作业。使用此类许可证时，ccmpsuite 等其他许可证将保持非活动状态。

如果使用无限制并行启动作业，则仅分配 ccmppower 的一个副本。
Simcenter STAR-CCM+ 无限制并行增强版 ccmppowerplus

Simcenter STAR-CCM+ 无限制并行增强版提供了 Simcenter STAR-CCM+ 无限制并行的所有功能，并且还可以在无限数量的 CPU 和 GPGPU 上运行作业。
Simcenter STAR-CCM+ 按需授权 (PoD) ccmppower、ccmppowerplus

按需授权 (PoD) 会话是一种许可模式，支持使用 Siemens Digital Industries Software 公共许可证服务器（而不是自己网络中的许可证服务器）上的 Simcenter STAR-CCM+ 无限制并行。此选项还允许在 GPGPU 上运行模拟（使用 ccmppowerplus 许可证）。

有关详细信息，请参考按需授权 (PoD) 一节。
PoD 令牌 DOEtoken

PoD 令牌提供了以下功能：

  • 与一个 ccmpsuite 许可证功能结合使用后，PoD 令牌可用于在多个内核上运行一个 Simcenter STAR-CCM+ 作业。每个 PoD 令牌可用于利用一个额外的内核。
  • 10 个 PoD 令牌可用于启动一个 Simcenter STAR-CCM+ 会话，以及访问所有前处理和后处理功能（停用 Simcenter STAR-CCM+ 求解器）。

有关详细信息，请参见 PoD 令牌。

此外，配合一个 ccmpsuite 许可证功能，PoD 令牌可用作串行和并行许可证功能，用于Design Manager中的设计探索的设计模拟。

有关详细信息，请参见设计管理器许可。
Simcenter STAR-CCM+ 智能设计探索 innovatesuite 通过智能设计探索许可证，可以在Design Manager中运行优化、DOE 和随机研究。

有关详细信息，请参见设计管理器许可。
Teamcenter Share share Teamcenter Share 是一种云存储帐户许可证，可用于在整个组织中共享模拟数据和 CAD 数据。可以使用 Web 浏览器或通过 Siemens Digital Industries Software 产品中提供的协同功能访问这些数据。Teamcenter Share 为工程师、设计师、经理和其他用户提供了对相同数据文件的受管访问权。

下面的对比表列出了 Simcenter STAR-CCM+ 加载项。此外，还简要说明了每种配置包含的内容以及任何前提条件。有关详细信息，请参见 STAR-CCM+ 附加模块。

Simcenter STAR-CCM+ 加载项 描述 前提条件 功能许可证名称
适用于 CATIA V5 的 Simcenter STAR-CCM+ 客户端 启用适用于 CATIA V5 的 Simcenter STAR-CCM+ 客户端 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版以及带 ME2 或 MD2 + GPS 配置许可证的 CATIA V5 star-cat5
适用于 Creo 的 Simcenter STAR-CCM+ 客户端 启用适用于 Creo 的 Simcenter STAR-CCM+ 客户端 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版及 Creo 或 Pro/E 许可证 star-proe
适用于 NX 的 Simcenter STAR-CCM+ 客户端 启用适用于 NX 的 Simcenter STAR-CCM+ 客户端 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版及 NX 许可证 star-nx
适用于 Inventor 的 Simcenter STAR-CCM+ 客户端 启用 STAR-Inventor 客户端 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版及 Inventor 许可证 star-inventor
Simcenter STAR-CCM+ CAD Exchange 向 Simcenter STAR-CCM+ 添加原生 CAD 读取功能 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版许可证 cadexchange
Simcenter STAR-CCM+ JTOpen Reader 添加用于 JT Open 文件的读取器 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版许可证 JTopen
Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中启用内燃机建模 Simcenter STAR-CCM+ 或 Simcenter STAR-CCM+ 简化版许可证 enablestarice
Simcenter STAR-CCM+ 电池 在 Simcenter STAR-CCM+ 中启用锂离子电池和浓缩电解质模型 Simcenter STAR-CCM+ 许可证 batterysim
平滑颗粒流体动力学 (SPH) 求解器

SPH 模块的唯一许可证要求是执行求解器。

使用 SPH 求解器时，将获得一个 sphflow 许可证，直到服务器退出。启动 Simcenter STAR-CCM+ 服务器时不会获取此许可证。

  • 与其他并行方案一样，任意数量的并行内核只需要一个 sphflow 许可证，每个内核获取一个 hpcdomains 许可证或 DOEtoken 许可证。
  • 同步运行任何数量的Design Manager只需要一个共享 sphflow 许可证。
  • 此许可证对于 ccmplite 许可证无效。

如果 sphflow 许可证不可用，则 SPH 求解器不会运行，但服务器也不会退出。如果许可证稍后可用，将在下次尝试运行时获取它。

 Simcenter STAR-CCM+ 许可证 sphflow
注可以配置 Simcenter STAR-CCM+，在设置的时间内未检测到活动时自动释放许可证。

Simcenter STAR-CCM+ 简化版的功能

Simcenter STAR-CCM+ 简化版是一种提供有限功能集的 Simcenter STAR-CCM+ 版本。在 Simcenter STAR-CCM+ 简化版中，当在选择对话框中查看物理连续体的模型时，不适用于 Simcenter STAR-CCM+ 简化版许可证的模型将灰显。

通过 Simcenter STAR-CCM+ 简化版可以访问 Simcenter STAR-CCM+ 的所有预处理功能，例如，3D-CAD、网格化和表面修复。此外，Simcenter STAR-CCM+ 简化版还支持访问场景、流线、渲染特征和动画等后处理功能。

在物理方面，Simcenter STAR-CCM+ 简化版旨在提供足够的功能，支持使用分离流求解器解决基本的流体流和热传递问题。具体地说，通过 Simcenter STAR-CCM+ 简化版可以访问：
流体特性
  • 无粘性流、层流或湍流
  • 牛顿和非牛顿粘度
  • 多孔阻力
  • 重力加速度
  • 被动标量
时间离散
  • 稳态
  • 非稳态（隐式和 PISO）
状态方程
  • 恒密度
  • 理想气体定律
  • 多项式密度
热传递
  • 传导
  • 对流
湍流
K-Epsilon (RANS) 模型
  • 标准
  • 可实现
  • 两层
  • 低雷诺数
  • 椭圆混合
  • 滞后椭圆混合
材料
Simcenter STAR-CCM+ 简化版附带提供一个按固体、液体和气体分类的常用材料数据库。

可以使用 Simcenter STAR-CCM+ 简化版对通过 Simcenter STAR-CCM+ 求解的模拟的结果进行后处理。如果所有模型在 Simcenter STAR-CCM+ 简化版中均可用，则 Simcenter STAR-CCM+ 简化版还可运行模拟以执行进一步迭代。Simcenter STAR-CCM+ 简化版可以运行由 Simcenter STAR-CCM+ 生成的 Java 宏，但是，如果该宏激活了任何不在 Simcenter STAR-CCM+ 简化版许可证允许范围内的模型，则模拟无法运行。

只读模式

只读模式可用于查看模拟，但不使用 Simcenter STAR-CCM+ 许可证。但是，启动进程仍必须检测到许可证管理器。在互动启动中选择此模式时，确定按钮将灰显，除非指定文件路径。

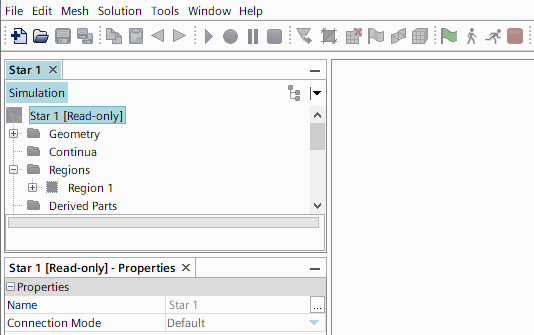

当以只读模式打开模拟文件时，大部分工作区将灰显（不活动）。



此模式设计用于查看模拟的设置，因此可以查看对象和属性，但不能编辑。只有可以使用的右键单击操作是可见的，如复制。

可以将对象从处于只读模式的模拟复制到用读写入模式打开的模拟。还可以使用比较工具比较两个只读模拟。

许可证管理器控制

许可证管理器 FlexNet 监视 Simcenter STAR-CCM+ 作业的许可证消耗。默认情况下，如果启动 Simcenter STAR-CCM+ 作业且 FlexNet 检测到所需许可证不可用，则该作业终止。

在排队系统或批处理系统中，将此行为调整为使 FlexNet 等待所需许可证变为可用，这将十分有用。以下环境变量可用于控制 FlexNet 行为：

变量名 变量值 所需许可证不可用时的 FlexNet 行为
STARWAIT 1 FlexNet 等待所需许可证。
0

（或不设置环境变量）

 FlexNet 报告所需许可证不可用 — Simcenter STAR-CCM+ 作业终止。

有关 FlexNet 的详细信息，请参见《Simcenter STAR-CCM+ 安装指南》。
