运行模拟并查看结果

当模拟运行时，您可以通过监视创建的标量场景和报告，查看模拟的进程。

在运行模拟前，先定义求解器设置和停止准则：
  1. 选择求解器 > 分离流节点，然后激活连续性初始化。
  2. 展开求解器 > DO 辐射节点，然后设置以下属性：
    节点 属性 设置
    DO 辐射 最大迭代 25
    求解器容差 0.001
    更新频率
    稳态 迭代更新频率 10
  3. 运行模拟 。
运行案例可能需要很长时间，具体取决于使用的处理器的数量。使用四个处理器需要几个小时。
  1. 当达到步数上限时，保存模拟 。

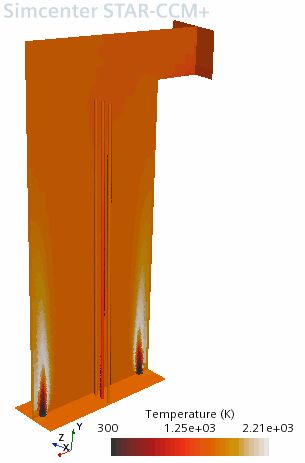

  2. 在输出窗口，单击温度选项卡。
    场景会显示通过炉体积中心的任意平面的温度和反应通道平面的温度。您能看到通道长度方向的温度和预想的一样均匀分布。温度分布均匀能确保通道内的反应成分在通道的全长范围内始终暴露在一致的温度下。

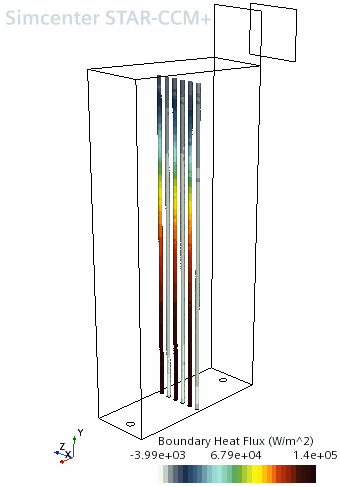

  3. 在输出窗口中，单击热通量选项卡。
    热通量会沿反应通道的外部表面显示。在反应通道一、三和五的初始入口点处热通量最高，在其中将开始发生吸热反应，并从周围燃烧室中吸热。

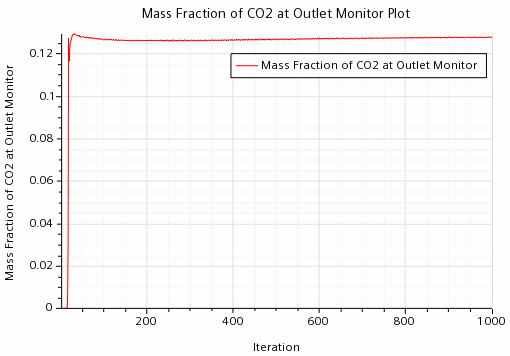

  4. 在输出窗口中，单击出口的 CO2 质量分数选项卡。
    出口的 CO2 质量分数达到恒值 0.13。

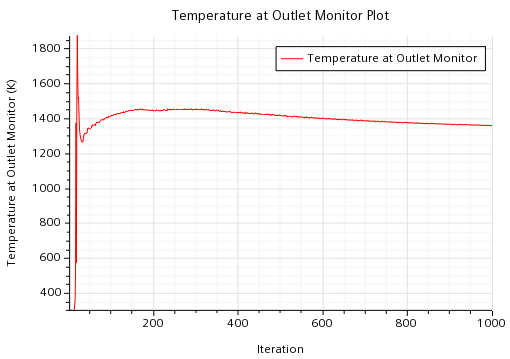

  5. 在输出窗口中，单击出口温度选项卡。
    出口温度达到约 1350 K 的恒定温度。

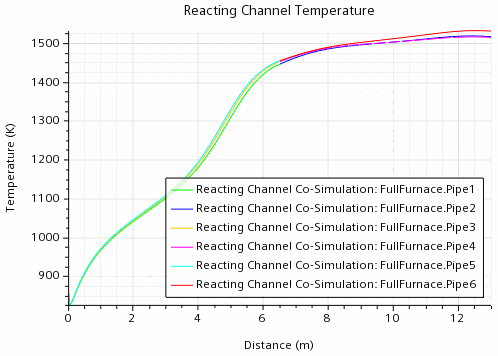

  6. 在输出窗口中，单击反应通道温度选项卡。
    温度沿反应通道的长度方向升高，在管道末端达到约 1500 K。在本模拟中，采用末端不是锥形的细长圆柱体表示反应通道管道。如果管道有锥形末端，管道末端的温度很可能稳定或略有下降。

  7. 在输出窗口中，单击反应通道热通量选项卡。
    负热通量值表明热正从燃烧室移动到反应通道（如预期）。越靠近管道两、四和六的两端，热通量越接近零。在该点，吸热反应（从环境中吸热）接近完成。

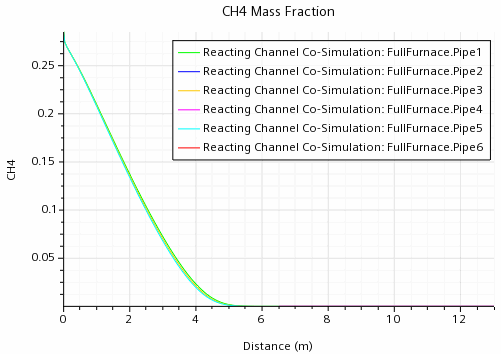

  8. 在输出窗口内，单击 CH4 质量分数选项卡。
    当通道内的反应消耗 CH4 时，CH4 的质量分数会沿反应通道管道的长度方向减小。

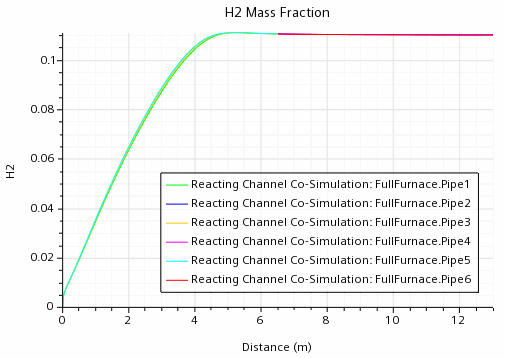

  9. 在输出窗口中，单击 H2 质量分数选项卡。
    当通道内的反应生成 H2 时，H2 的质量分数会沿反应通道管道的长度方向增加。
