检查绘图

查看速度和剪切应力绘图。

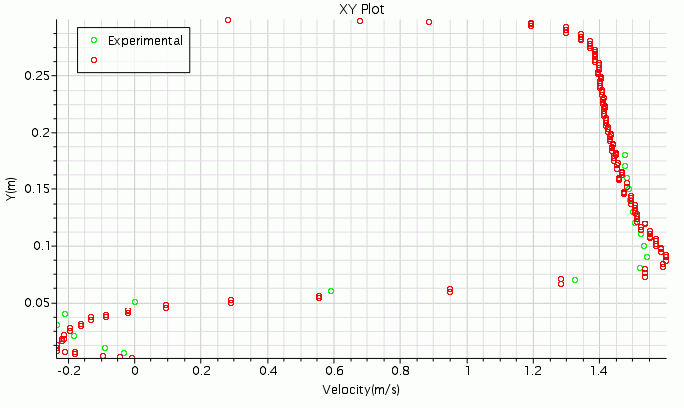

  1. 激活速度绘图（X = 0.38）屏幕。
    随即显示绘图，如下所示：

    整体上，实验结果与数值数据相比的结果非常好。此次还是在障碍物的再循环区下游找到最大差异。

  2. 选择显示窗口顶部的 WSS 图选项卡。

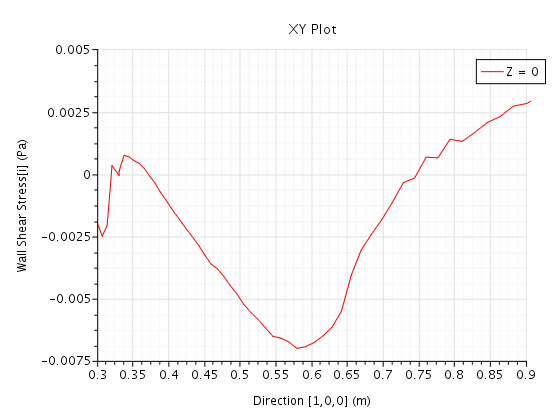

    现在，绘图如下所示。

    以上绘图显示，下游再循环区从大约 X = 0.37 m 延伸到 X = 0.77 m，因此大致长度为 0.4 m。此值与四面体网格分析预测的值相同，但是短于六面体网格分析预测的值。
