从模板创建新模拟

使用下载的教程文件中提供的模板创建新的模拟文件并为模拟指定模板。

  1. 在启动 Simcenter STAR-CCM+之前，提取为本教程下载的 zip 文件夹的内容：
    1. 导航到下载的教程文件的 automation 文件夹。
    2. 将 UnitedDuct.dbs 和 HVACduct_template.simt 复制到工作目录。
    3. 将 WrapperInput.zip 和 ParameterizedCSWrapperInput.zip 中的内容提取到工作目录。
要基于模拟模板创建新模拟：
  1. 启动 Simcenter STAR-CCM+，然后选择文件 > 新建...。
  2. 在创建文件对话框，单击选择...。
  3. 导航至工作目录，然后选择 HVACduct_template.simt。
  4. 单击打开和确定。
  5. 将模拟另存为 unifiedHVACduct.sim。

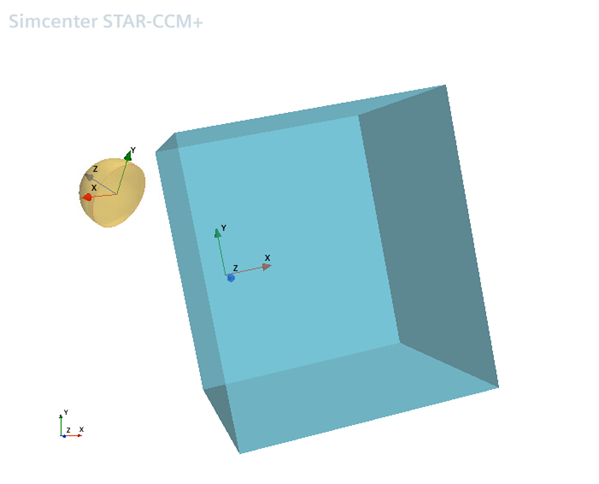

要可视化模拟模板中包含的流入体积和测试室体积：
  1. 打开场景 > 01_Input Geometry 场景。

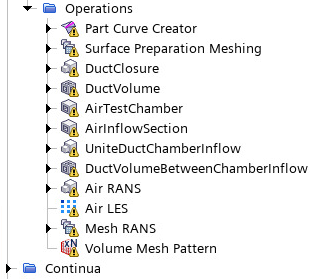

  2. 要查看模板中的网格操作，展开几何 > 操作节点。


    网格操作的输入使用基于标签的谓词进行定义。导入几何并指派标签后，网格操作具有必需的输入。
