导入统一几何

导入统一的 HVAC 管道几何，并使用模板中存在的标签将标签分配给部件及其表面。网格操作和场景显示器包含基于标签的谓词作为输入部件，因此标签的分配将设置输入。

要导入管道几何：
  1. 选择文件 > 导入 > 导入面网格。
  2. 在打开对话框中，导航至工作目录，选择 UnitedDuct.dbs 文件，然后单击打开。
  3. 在导入表面选项对话框中，停用导入后打开几何视图选项，然后单击确定。
    Simcenter STAR-CCM+ 在几何 > 部件下添加一个名为 UnitedDuct 的几何部件。
  4. 要查看与管道几何关联的表面，展开 UnitedDuct > 表面节点。
将标签分配给与组合管道关联的表面：
  1. 多选调整器、夹子、阀瓣、叶片 1、叶片 2 和叶片 3 表面节点，然后将标签设为 Surface_DuctVanes。
  2. 将外部和内部表面的标签属性分别设为 Surface_DuctExterior 和 Surface_DuctInterior。
  3. 选择 UnitedDuct 部件节点，将标签设为 Part_Duct。

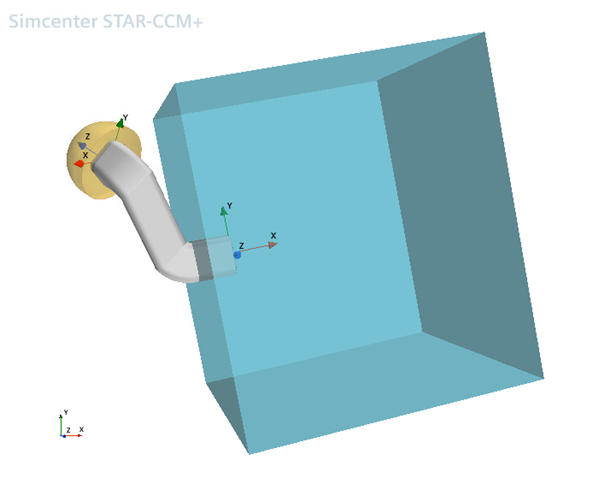

    管道几何在 01_InputGeometry 场景中可见。

    流入和流出区域与管道几何对齐。

模板包含封闭 HVAC 管道几何的管道和通风口的部件。模板模拟中还提供预定义 DuctVolume 操作，该操作使用这些封闭部件来提取管道体积部件，该部件表示流经管道的空气区域。
  1. 要查看封闭，打开场景 > 02_Closures 场景。
模板还包含一个部件，用于细化出口处通风口几何周围的网格，该位置需要更高的网格密度才能解析流。
  1. 保存模拟。
