加载起始模拟文件

您将通过加载模拟文件开始本教程，该模拟文件包含圆柱反应器几何体、预先定义的网格操作、区域和边界。整个模拟过程中的几何体和其他各种设置均已参数化。基础参数已包含在起始模拟文件中。

加载起始模拟文件：
  1. 以适合工作环境的方式启动 Simcenter STAR-CCM+，然后选择文件 > 加载...。
  2. 在加载文件对话框中：
    1. 选择合适的进程选项。
      串行和并行进程均适合本教程。
    2. 单击浏览。
    3. 在打开对话框中，导览至所下载教程文件的 discreteElementMethod 文件夹，然后选择 fluidizedBed.sim。
    4. 单击打开，然后单击确定。
  3. 要生成网格，右键单击几何 > 操作 > 自动网格节点，然后选择执行。

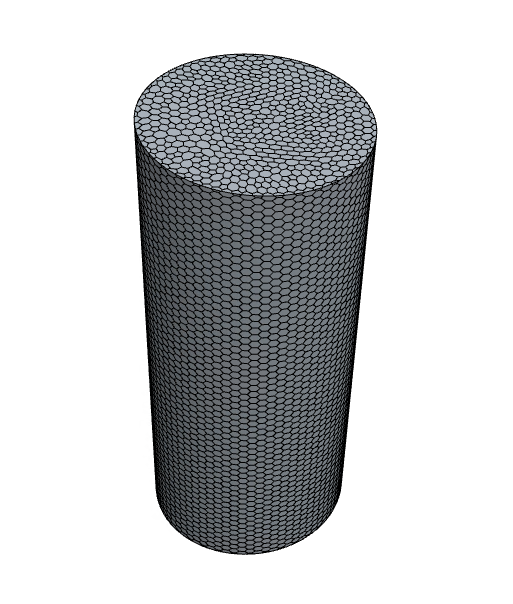

  4. 要查看网格，创建新的网格场景。


  5. 展开自动化 > 参数节点并查看预定义的参数。
    下表显示其定义：
    参数 值 定义
    流体密度 1.18415 kg/m^3 流化床中流体密度 ρ f 的恒定值。在教程案例中，流体为空气。
    流体质量流率 ${Fluid Density}*${Fluid Velocity}*acos(-1)*pow(${Reactor Radius},2) 流体质量流率的计算方法为 m ˙ f ⁢ =   ρ f ⁢   υ f ⁢   π ⁢   R r 2   ，其中 ρ f ⁢   为流体密度， ⁢   υ f ⁢   为流体速度， ⁢   π ⁢   R r 2   为圆柱反应器的面积， R r 为反应器的半径。
    流体速度 2.5 m/s 入口边界处流体速度 ⁢   υ f ⁢   的恒定值。
    粒子束直径 20.0 mm 粒子束直径 D 的恒定值，其中每个粒子束包含多个颗粒。
    颗粒计数 floor(pow(${Parcel Diameter}/${Particle Diameter},3)) 颗粒数的计算方法为 η p ⁢ =   ( D d ) 3 ，其中 η p 是一个粒子束中的颗粒数， D 是平均粒子束直径， d 是平均颗粒直径。
    颗粒直径 4.0 mm 颗粒直径 d 的恒定值。
    颗粒数 floor(0.6*6*${Reactor Radius}*${Reactor Radius}*${Reactor Fill Level}/pow(${Parcel Diameter},3)) 反应器中颗粒数的计算方法为 N p ⁢   = 0.6 D 3 ⋅ 6   R r 2 ⁢ ⋅ H f i l l ，其中 0.6 是假设的随机颗粒装填数， H f i l l 是反应器中固体颗粒的初始填充高度。
    Pi 3.14159265359 常数 Pi。
    反应器填充级别 0.4 m 反应器初始颗粒填充高度 H f i l l 的恒定值。
    反应器高度 2.0 m 反应器高度 H r 的恒定值。
    反应器半径 0.4 m 反应器半径 R r 的恒定值。
  6. 将模拟另存为 fluidizedBed_run.sim。
