场景操作

打开场景之后，可以在场景中移动、隐藏和显示场景对象以及恢复场景。使用鼠标在 Simcenter STAR-CCM+ Viewer内操作场景。如果导出的场景包含动画，则 Simcenter STAR-CCM+ Viewer可以重放动画。此类动画包括流线、矢量和扫掠。

在场景中移动

在 Simcenter STAR-CCM+ Viewer中检查场景的方法与在 Simcenter STAR-CCM+ 图形窗口中与场景显示互动十分类似。

平移

要平移可视化显示中的图像，按住鼠标右键，沿想要移动对象的方向拖动鼠标。

当平移时，图像看上去更改了视角。产生此效果的原因在于视图处于透视投影模式，该模式描绘的是三维空间。在平行投影模式下，视角保持不变。
滚动

要滚动场景，按住 <Ctrl> 键，然后在单击鼠标的同时向上或向下拖动。

使用 <Ctrl> 键可沿垂直于屏幕的轴旋转对象。
旋转

Simcenter STAR-CCM+ 使用部件上的点旋转。如果选择部件以外位置的点，Simcenter STAR-CCM+ 将使用最后一个点的深度，该深度垂直于视图平面。

场景可以绕各种轴（垂直、水平或任意）旋转，具体取决于移动鼠标的方向。

要进行旋转，在可视化显示中的对象上或附近选择一个点，单击该点并从该点拖动（按住鼠标左键）。

这种方法可绕垂直于拖动方向的轴旋转对象。当选择一个点以开始单击并拖动时，即设置了轴的位置。
缩放
使用鼠标缩放有两种方式：
  • 选择焦点：

    选择显示内的点，然后在单击鼠标的同时使用鼠标中键向下拖动。此操作会放大该点的视图。

    向上移动鼠标可产生相反的效果。

  • 使用鼠标滚轮：

    朝自己转动鼠标滚轮可放大可视化显示视图；反向转动滚轮可缩小视图。

    鼠标指针必须位于可视化显示内，此操作才有效。它在显示中的特定位置决定了此类缩放的方向。

注矢量在 Simcenter STAR-CCM+ Viewer中的外观与导出场景时的一样。矢量长度在放大时不会更新。这是因为导出的矢量场景不会保留所有矢量数据。

设置预定义视图

视图菜单中的预定义视图提供了以下选项：

  • Side View(侧视图) (<S>)
  • Top View(顶视图) (<T>)
  • Front View(前视图) (<F>)
  • 垂直翻转 (<C>)

更改 Simcenter STAR-CCM+ Viewer投影模式

每个场景均可通过两种投影模式进行查看：平行或透视。透视投影可提供真实的场景视图，而平行模式则看起来不太真实，且其样式与技术图类似。

默认情况下，该场景设为 Perspective Projection(透视投影)。要更改当前视图中的平行模式，选择视图 > 平行投影。场景视图将会自动更新。

隐藏和显示场景对象

  • 要在场景中隐藏对象，右键单击该对象，然后选择 Hide object(隐藏对象)。
  • 要恢复隐藏对象，右键单击该场景，然后选择显示全部。

恢复场景

  • 要恢复视图的默认设置，右键单击该显示，然后选择重置视图。或者：
    • 选择视图 > 重置视图。
    • 按 <R>。

调整颜色条的范围

对于包含颜色条的场景，可以直接在 Simcenter STAR-CCM+ Viewer中调整标量或矢量范围。要修改范围：

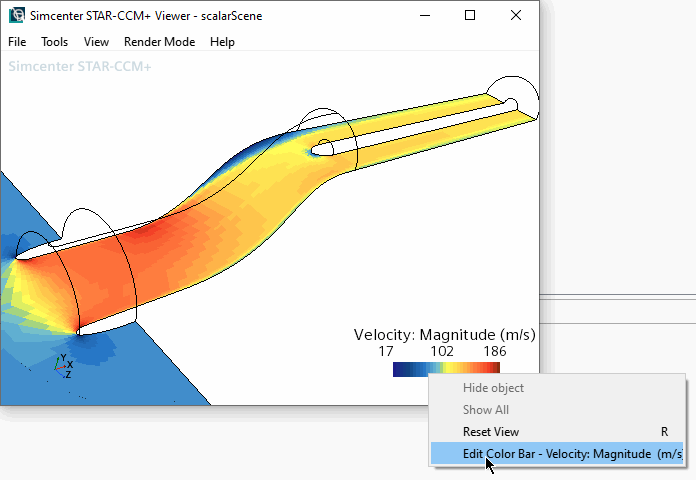

  1. 右键单击场景中的颜色条，然后选择编辑颜色条 - [标题]。

  2. 在编辑颜色条对话框中，指定最小值和最大值。

    在关闭查看器文件后修改的标量范围才有效。关闭查看器文件后，标量范围将恢复到其原始最小值和最大值。

  3. 要保留修改的标量范围，将场景导出至新的查看器文件。

修改的标量范围不会保留在框架集动画中。

播放场景动画

仅当活动场景包含动画时，场景动画的控件才可用。要重放扫掠动画，必须在从 STAR-CCM+ 导出场景之前，先在动画控件上激活预计算步Simcenter STAR-CCM+选项。请参见《Simcenter STAR-CCM+ 用户指南》中的“扫掠部件动画”。

注
注对于框架集（具有多个场景图像的文件），可以将 Simcenter STAR-CCM+ Viewer设为在动画中从一个场景翻转到下一个场景。请参见动画显示框架集。

  1. 要播放场景（或框架内）动画，打开查看器文件。

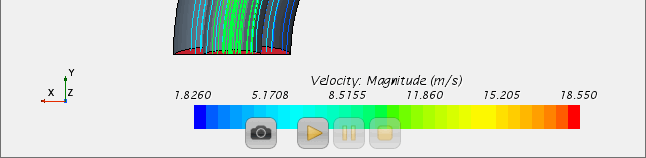

    场景底部提供了一些控件。

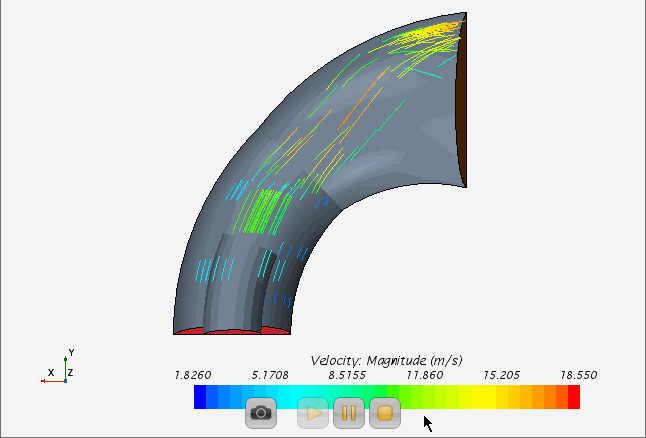

  2. 要启动动画，单击 （播放框架内动画）。

    此动画包括与 Simcenter STAR-CCM+ 中动画相同的基本控件类型： （暂停框架内动画）以及 （停止框架内动画）。

查看高级渲染

可以在正常 (OpenGL) 渲染和高级渲染之间切换，在使用版本低于当前版本的软件创建的查看器文件中甚至也能切换。借助高级渲染，能以更经济的计算成本在逼真的显示中描述投影。

如果在导出场景时停用启用高级渲染：

  1. Simcenter STAR-CCM+ Viewer将采用正常渲染打开查看器文件。要激活高级渲染，选择渲染模式 > 高级渲染。场景左上角会显示进度条，指示渲染的进度。
  2. 要调整高级渲染的外观，选择 Render Mode(渲染模式) > Advanced Rendering Settings(高级渲染设置)。

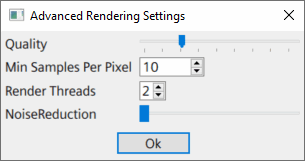

  3. 在 Advanced Rendering Settings(高级渲染设置) 对话框中，调整以下项：

    • 质量 - 使用滑块控制最终图像的质量，质量越高，所需渲染时间越长。
    • 每个像素的最少采样数 - 指定每个像素的采样范围下限。该值设置每个像素的采样下限。每个像素的实际采样数因质量设置而异，但始终等于或高于此参数设置的界限。
    • 渲染线程数 - 指定允许将 Simcenter STAR-CCM+ Viewer用于渲染场景的机器上的计算线程数。该值未保存在查看器文件中，因此 Simcenter STAR-CCM+ Viewer默认使用最大系统值的一半。
    • 降噪 - 指定应用到最终图像的平滑量。该值越高，移除的噪声越多，但可能会过滤掉微小细节。

如果在导出场景时激活启用高级渲染，Simcenter STAR-CCM+ Viewer将默认采用激活的高级渲染模式打开查看器文件。

要停用高级渲染，选择渲染模式 > 正常。
