创建框架集

可以在 Simcenter STAR-CCM+ Viewer文件中创建场景和/或绘图的框架集或“书籍”。

框架集可用于在单个场景文件中翻阅多个场景和绘图。此功能可用于组合一组相关的 3D 图像。例如，具有不同函数值、不同标量函数或者甚至模拟对象的不同场景（如网格和标量）和绘图组合的标量场景。
要创建框架集：
  1. 在 Simcenter STAR-CCM+ 中，当保存到场景文件时，选择与要导出的文件具有相同场景或绘图的文件。
    注无法附加至从 10.02 版之前的 Simcenter STAR-CCM+ 版本导出的 .sce 文件。
  2. 在显示并询问是否要覆盖文件的对话框中，单击附加。
  3. 要附加不同类型的场景或绘图（例如，要将标量场景附加至几何场景的文件），编辑对话框中的“标题”文本框以使用相同的标题。
    注虽然可以在不编辑标题的情况下将场景或绘图附加至查看器文件，但是生成的文件无法发挥与框架集一样的作用。相反，它只是在 Simcenter STAR-CCM+ Viewer预览中一起显示的一组图像。
要查看框架集：
  1. 如打开任何其他文件一样打开查看器文件。

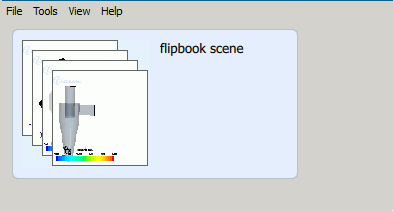

    预览将显示框架集以及所指定标题和描述的缩略图预览。

  2. 要查看框架集，如同对任何其他查看器文件一样双击其预览。
  3. 要滚动浏览框架集，单击 （前进）或 （后退），或者使用显示窗口底部附近的滑块条。
    只有在附加的场景或绘图都使用相同标题的查看器文件中，这些按钮才可用。

动画显示框架集
  1. 要动画显示框架集，单击 （播放框架集动画）。要停止框架集动画，单击 （暂停框架集动画）。
  2. 要使框架集动画循环重复，激活滑块条右侧的复选框。
  3. 要调整框架集动画速度：
    1. 选择工具 > 设置。
    2. 在 Simcenter STAR-CCM+ Viewer Settings(Simcenter STAR-CCM+ 查看器设置) 对话框中，可以指定以下内容：
      • Target FPS for frameset animation(框架集动画的目标 FPS) - 一秒内（对于复杂场景或计算能力较少时，此时间更短）显示的最大动画帧数。最小 FPS 是 0.0001。

      • 目标框架集动画长度 - 定义动画的总时间。实际时间可能有所不同，具体取决于指定的 FPS、场景文件的复杂性以及可用算力。动画的最小长度为 0.0001 秒。

      • 刷新率 - 指定在相互作用期间刷新显示的速率（每秒帧数）。该值越大，Simcenter STAR-CCM+ Viewer 指派用于绘制图像的时间就越短。如果超过此时间，表面将降级为更简单的表示。数值越高，相互作用就越平滑，但是细节会更少。
      • 相机透视角 - 调整场景视图的查看角度。或者，按 <Ctrl> 键的同时转动鼠标滚轮；您可以看到视角随着数值设置的变化而变化。有关详细信息，请参见《Simcenter STAR-CCM+ 用户指南》中的“设置相机视角”。
      • GPU 使用 - 与 Simcenter STAR-CCM+ 中的此功能类似，不同之处在于自定义设置在 Simcenter STAR-CCM+ Viewer 中不可用。有关 GPU 使用的详细信息，请参见《Simcenter STAR-CCM+ 用户指南》中的“控制图形性能”。
    3. 单击确定。
