可视化初始表面

可视化几何的初始表面。

在该示例中，所有边界都包含在单个零部件 trainAndTrack 内。在初始模型准备阶段，该表面划分为独立表面，并且给予这些边界适当的名称。

  1. 单击（使场景透明）。
  2. 展开几何 > 零部件 > trainAndTrack > 表面节点。

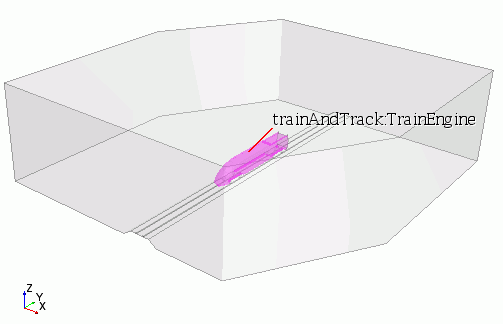

  3. 选择 TrainEngine 节点。
    TrainEngine 表面在模型中高亮显示。

  4. 选择各个表面并观察突出显示的部分。
从当前场景中移除两个表面，以查看内部特征的网格。
  1. 编辑表面 1 > 零部件节点。
  2. 在零部件对话框中，展开表面节点，然后停用流入和顶部表面。
  3. 单击确定。
可以切换场景内的任一显示器的可见性以禁用特定显示器，不需要将其从场景中删除。
  1. 右键单击轮廓 1 节点，然后选择切换可见性。
    场景中不再显示该轮廓。

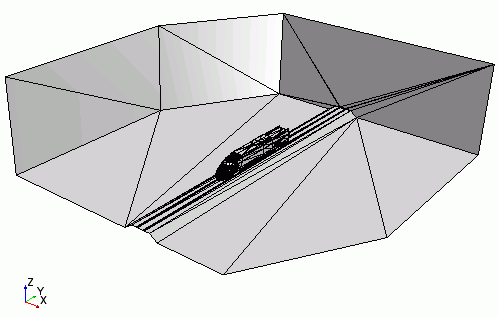

  2. 在可视化工具栏中，单击 （显示所有网格）以显示网格。
  3. 在可视化工具栏中，单击 (使场景透明) 以恢复场景透明度。


    当将中性格式数据或本地 CAD 数据导入 Simcenter STAR-CCM+ 时生成该类网格，并将其称为网格化面网格。
