创建速度幅值标量场景
创建标量场景以可视化速度幅值。
-
创建具有以下属性的截面平面：
属性 设置 原点 [0, 0, 0.8] m 法线 [0, 0, 1] m 显示 没有显示器 - 单击创建，然后单击关闭。
- 创建标量场景并将其重命名为速度幅值。
- 单击场景/绘图。
-
编辑速度幅值节点，然后设置下列属性：
节点 属性 设置 轮廓 1 轮廓 禁用 标量 1 轮廓样式 平滑填充
零部件零部件 标量场函数 速度幅值 - 单击关闭。
-
初始化求解。
通过手动初始化，您可以看到初始化求解，这有助于进行下面的步骤。
调整场景组件的位置。这对于在使用 Java 宏保存硬拷贝之前调整本阶段的场景非常有用。
-

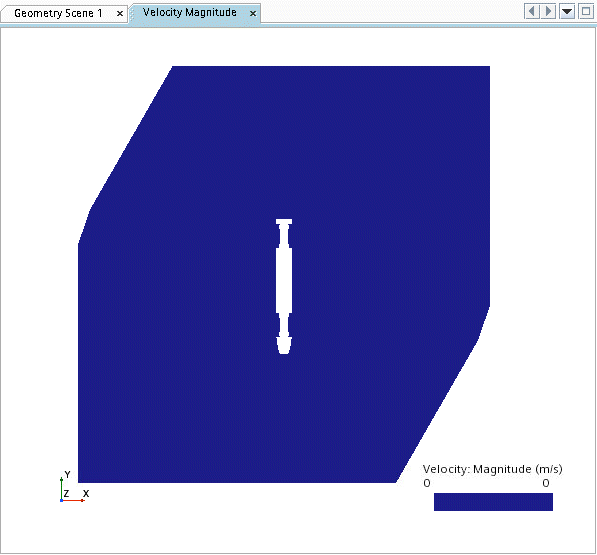

定位场景以与截图匹配：
- 单击模拟。
- 保存模拟。
