网格

表面修复

  • 通过清理边界工具改进了面分类
    • 允许通过添加或移除面三角形来创建更平滑、更均匀的边界
    • 节省手动选择面或重新分类面的时间
  • 附加修改工具的部件表面选项
    • 附加后缀时保留原始部件表面的名称
    • 在组织选项卡和分类选项卡中可用
    • 在分类工具中，新创建的部件表面将保留附加名称和原始名称

表面网格

  • 沿各向异性部件曲线自动优化曲率
    • 创建更好的表面网格分布，从而提高网格的整体质量
    • 无需用户输入

体网格

  • 增强层网格生成器 (ALM) 的长宽比 (AR) 控制
    • 生成边界层网格期间改进了网格单元长宽比的处理
    • 消除“瘦小、细长”棱柱层，改进了求解精度
    • 更好地控制边界层网格从棱柱层网格过渡到核心网格
    • 自定义表面控制支持
    • 目标长宽比值范围 [0.5, 3.0]
  • 定向网格生成器的并发执行模式
    • 通过并发执行模式缩短周转时间
      • 加速情况根据部件数量、用例复杂性和使用的处理器而定
    • 与串行执行相比，网格质量较一致
    • UI 中的新网格生成器执行模式选项

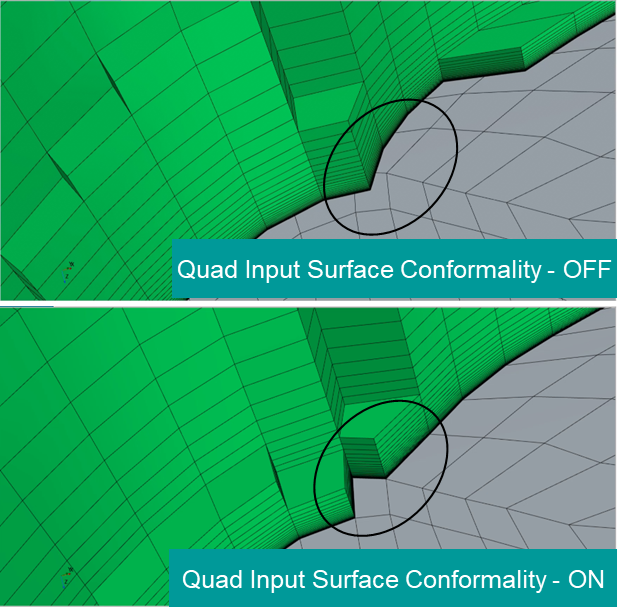

  • 共形多面体/棱柱体网格及各向同性四边形主控面网格
    • 输入四边形主控面网格和体网格之间的网格共形
      • 四边形输入面共形选项支持共形网格连接
    • 仅适用于带四边形主控面网格的多面体网格生成器
