检查结果

  1. 要改进残差，您可以关闭监视器的归一化。
    1. 右键单击自动化 > 过滤器节点并选择新建。
    2. 选择并拖放监视器 > 连续性节点至过滤器面板。
      类型是残差监视器出现在过滤器面板中。
    3. 将自动化 > 过滤器 > 过滤器节点重命名为 Residual Monitors。
    4. 右键单击残差监视器节点，并选择新自定义树。
    5. 在残差监视器自定义树形结构中，选择所有节点，并将归一化设置为关闭。
    6. 关闭残差监视器窗口。
正十二烷是一种以喷射液滴形式进入燃烧室的液体燃料，然后会汽化并燃烧。为了优化燃烧效率，必须检查燃料在进入燃烧室后是否有效汽化。为了实现液体汽化的可视化，您可以在标量场中追踪正十二烷燃料液滴的颗粒直径。
  1. 加载拉格朗日相的追踪文件。
    1. 右键单击工具 > 轨迹文件节点，然后选择轨迹文件。
    2. 在打开对话框中，选择 Spray_Combustion.trk，然后单击打开。
  2. 创建场景以查看正十二烷燃料液滴进入流体域时的直径。
    1. 创建 3D 火焰场景并将其重新命名为颗粒直径。
    2. 删除颗粒直径 > 标量 1 节点。
    3. 右键单击颗粒直径节点，然后选择新显示器 > 流线。
    4. 展开流线 1 节点，然后设置以下属性：
      节点 属性 设置
      部件 部件 相 1 轨迹
      标量场 函数 Track: 颗粒直径
    5. 打开颗粒直径场景。

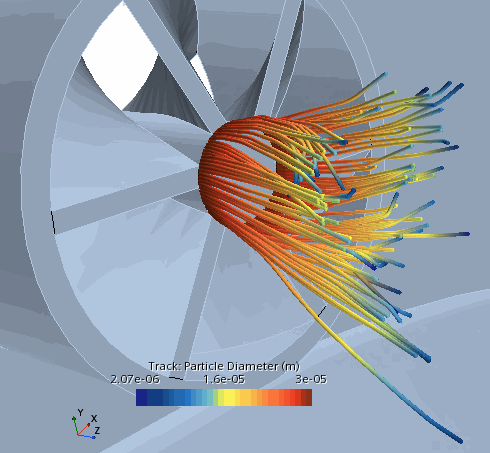

    燃料液滴汽化时其直径会减小，进入燃烧室后很快会完全汽化。

  3. 打开温度、3D 火焰和碳烟场景。

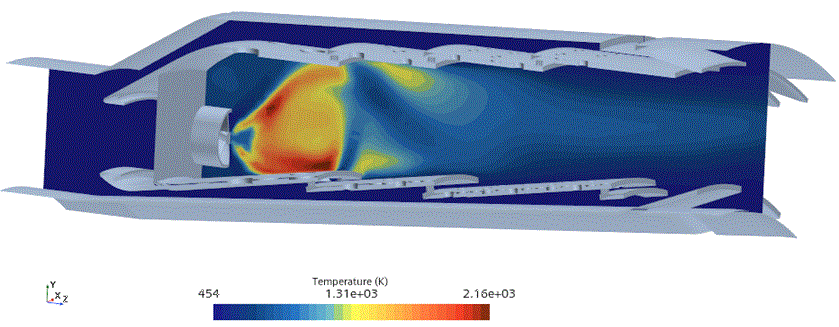

    温度场景显示流体域的剖面。您可以发现，就在液滴汽化后，燃料燃烧区域的温度最高。

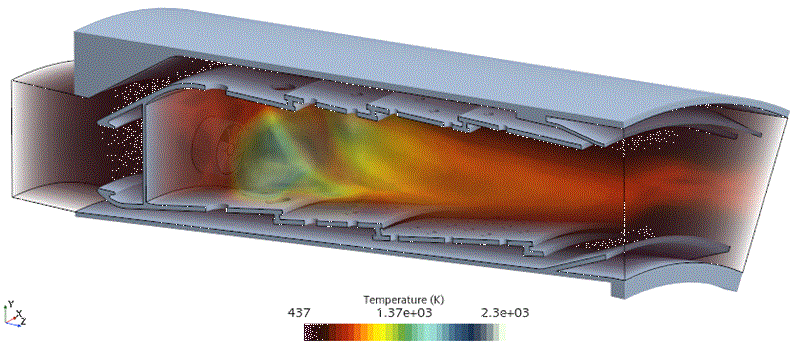

    3D 火焰场景显示流体域全部体积的温度。

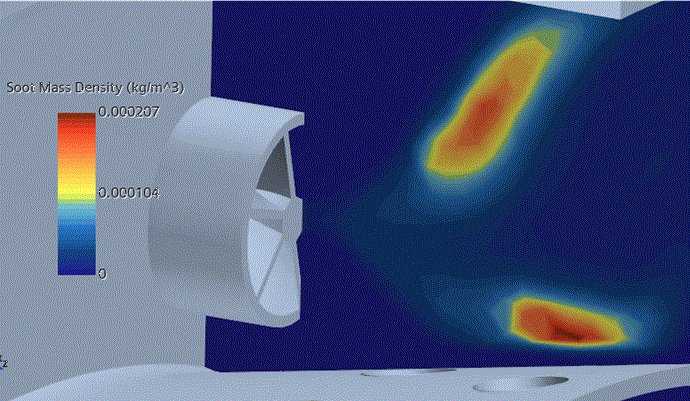

    碳烟场景显示碳烟的最高量级 (2 x 10-4 kg/m3) 位于火焰的最热区域。

  4. 打开以下绘图：

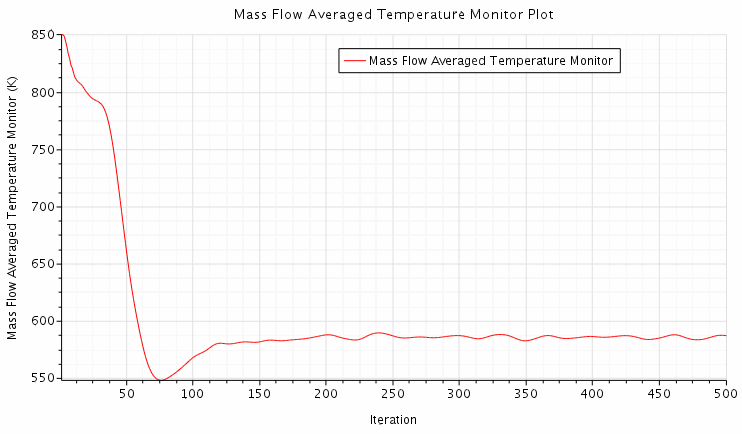

    • 绘图 > Mass Flow Averaged Temperature Monitor Plot(质量流量平均值温度监视器绘图)

      此模拟中燃烧出口的平均温度低于 600K。工业燃烧器模拟的出口温度可能达到 1200 K 左右。平均质量流量温度监视器绘图对显示模拟接近收敛时达到稳定温度非常有帮助。

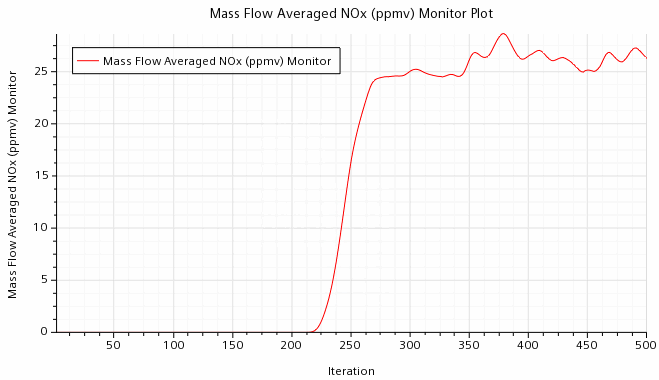

    • 绘图 > Mass Flow Averaged NOx (ppmv) Monitor PlotMass Flow Averaged NOx (ppmv) Monitor Plot(质量流量平均值氮氧化物 (ppmv) 监视器绘图)

      求解器设置为在 200 次迭代后开始求解氮氧化物，之后，出口的氮氧化物排放的质量流量增加，并在稍小于 25 ppmv 处波动。自定义场函数计算干排放，并按 15% O2 进行修正，因为这在工业中很常见。但是，由于教程使用简化设置，此模拟的氮氧化物并不代表工业水平。

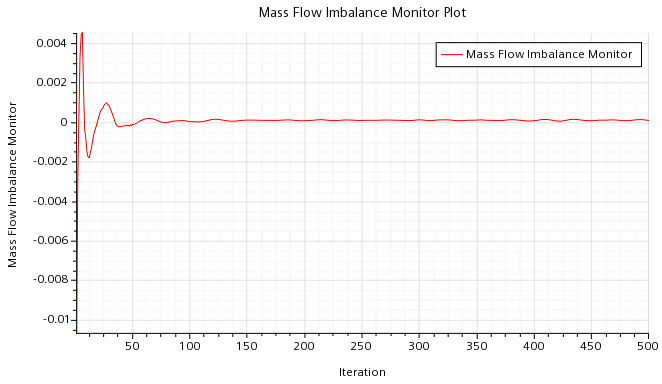

    • 绘图 > Mass Flow Imbalance Monitor Plot(质量流量不平衡监视器绘图)


      此报告将入口质量流量与出口质量流量相比较，显示出整体质量不平衡在模拟收敛时达到平衡。
