设置用于绘图的直线

沿穿过型腔中心的直线探测同时绘制 U 和 V 速度分布的数据。

要创建这些直线：

  1. 确保在图形窗口中至少有一个场景显示处于活动状态。
  2. 右键单击衍生部件节点并选择新建 > 探测 > 线探测

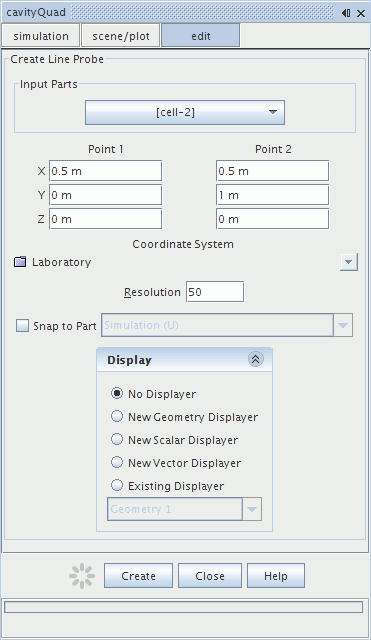

    创建线探测对话框将显示在浏览器窗格中，用于指定所需的直线。

  3. 设置 U 线的以下属性：
    属性值
    输入部件网格单元-2
    点 1[0.5, 0.0, 0.0]
    点 2[0.5, 1.0, 0.0]
    分辨率50
    显示没有显示器
  4. 单击创建，然后单击关闭。
    此时将在衍生部件管理器节点中创建名为线探测的新衍生部件。
  5. 将该节点重命名为模拟 (U)

接下来，创建 V 线探测。只需复制现有衍生部件并对其进行修改即可完成该操作。

  1. 右键单击模拟 (U) 节点，然后选择复制。
  2. 右键单击衍生部件节点，然后选择粘贴。
  3. 将新节点重命名为模拟 (V)
  4. 为点 1 属性输入 0、0.5、0。
  5. 为点 2 属性输入 1、0.5、0。
  6. 保存模拟。
