展开对象树，显示特定对象

将一个排他焦点和一个包容焦点添加到助手中。

当完成助手工作流程时，查看与操作关联的树的部件是很有用处的。当单击助手中的链接时，可展开 Simcenter STAR-CCM+ 的相关节点。

对象树焦点有两种类型：

排他焦点：折叠模拟树中的所有节点并仅展开选择的节点。
包容焦点：展开所选项的节点。其他所有节点均保持原样。

在本教程中，将对象树焦点添加至任务 3 > 步骤 1 和任务 3 > 步骤 2。

将排他焦点添加至步骤 1

添加一个对象树焦点，单击模拟助手中的链接时，连续体 > 物理 > 模型会在模拟树中展开。

返回到 Task03Physics 类。

在 createPhysicsContinuum() 方法内，在最后语句后插入以下代码：

// Object tree focus that expands the physics model manager node. All other open nodes are collapsed.
selectAndExpandNodeExclusive(physicsContinuum_0.getModelManager());

任务 3 第一步的最终代码显示如下：

public void createPhysicsContinuum() {

    // code for Step 1: creating and defining the physics continuum.
    Simulation simulation_0 =
        getActiveSimulation();
    PhysicsContinuum physicsContinuum_0 =
        simulation_0.getContinuumManager().createContinuum(PhysicsContinuum.class);
    physicsContinuum_0.setPresentationName("Physics");
    physicsContinuum_0.enable(ThreeDimensionalModel.class);
    physicsContinuum_0.enable(SteadyModel.class);
    physicsContinuum_0.enable(SingleComponentGasModel.class);
    physicsContinuum_0.enable(SegregatedFlowModel.class);
    physicsContinuum_0.enable(ConstantDensityModel.class);
    physicsContinuum_0.enable(LaminarModel.class);
    //Object tree focus that expands the physics model manager node. All other open nodes are collapsed.
    selectAndExpandNodeExclusive(physicsContinuum_0.getModelManager());
}

将包容焦点添加至步骤 2

添加一个对象树焦点，单击模拟助手中的链接时，连续体 > 物理 > 材料 > 动力粘度会在模拟树中展开：

在 materialProperties() 方法内，在最后语句后插入以下代码：

//Object tree focus that expands the Dynamic Viscosity node without affecting other open nodes.
selectAndExpandNode(gas_0.getMaterialProperties()
    .getMaterialProperty(DynamicViscosityProperty.class).getMethod());

任务 3 第一步的最终代码显示如下：

public void materialProperties() {

    // code for Step 2: modifying the material properties of air.
    Simulation simulation_0 = getSimulation();
    PhysicsContinuum physicsContinuum_0 =
        PhysicsContinuum) simulation_0.getContinuumManager().getContinuum("Physics"));
    SingleComponentGasModel singleComponentGasModel_0 =
    physicsContinuum_0.getModelManager().getModel(SingleComponentGasModel.class);
    Gas gas_0 =
        Gas) singleComponentGasModel_0.getMaterial());
    ConstantMaterialPropertyMethod constantMaterialPropertyMethod_0 =
        ConstantMaterialPropertyMethod) gas_0.getMaterialProperties()
        .getMaterialProperty(ConstantDensityProperty.class).getMethod());
    constantMaterialPropertyMethod_0.getQuantity().setValue(1.0);
    ConstantMaterialPropertyMethod constantMaterialPropertyMethod_1 =
        ConstantMaterialPropertyMethod) gas_0.getMaterialProperties()
        .getMaterialProperty(DynamicViscosityProperty.class).getMethod());
    constantMaterialPropertyMethod_1.getQuantity().setValue(1.716E-5);
    Object tree focus that expands the Dynamic Viscosity node without affecting other open nodes.
    selectAndExpandNode(gas_0.getMaterialProperties()
        .getMaterialProperty(DynamicViscosityProperty.class).getMethod());
}

保存项目。

测试对象树焦点

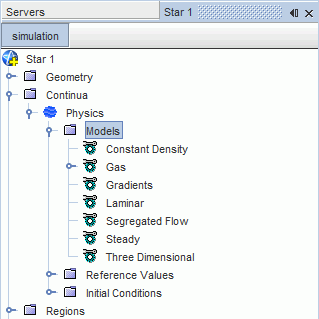

重新构建项目并测试 Simcenter STAR-CCM+ 中修改的助手。任务 3 中的第一个链接展开连续体 > 物理 > 模型管理器节点。

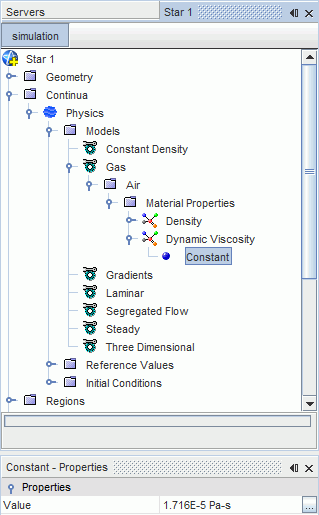

第二步中的链接展开动力粘度节点，无需折叠其他打开节点。
