运行模拟并查看结果

已准备好运行模拟，您可以在模拟运行过程中预览结果。

  1. 要运行模拟，请单击 （运行）。

您可以在输出窗口中监视迭代进程。自动创建残差屏幕并显示求解器进程。如有必要，应单击残差选项卡，将残差绘图带入视图。

  1. 保存模拟。
  2. 如要查看以下每个绘图，请逐个单击每个选项卡：

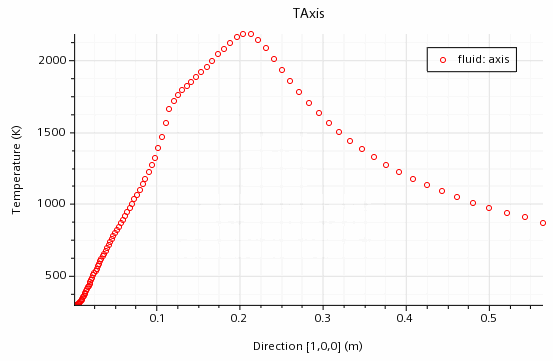

    • TAxis：

      温度在几何坐标 X 轴上约 0.21 m 处达到最大。

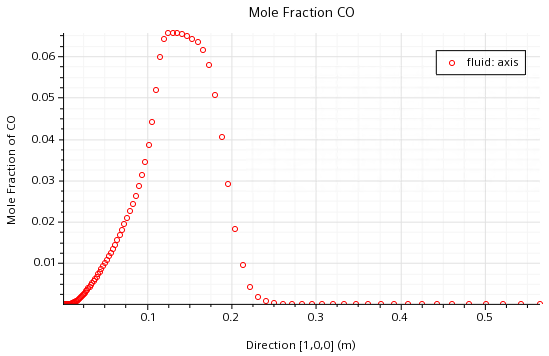

    • CO 摩尔分数：

      CO 的摩尔分数在几何坐标 X 轴上约 0.13 m 处达到最大。射流火焰中，开始时混合燃料富余，发生不完全燃烧 — 导致 CO 产生，而非 CO2：

      C H 4 ⁢ +   1 1 2 O 2 → C O ⁢ +   2 H 2 O

      几何坐标 X 轴上 0.23 m 处，CO 含量降至近零状态。随着射流火焰继续燃烧，混合燃料减少，发生完全燃烧：

      C H 4 ⁢ + 2   O 2 → C O 2 ⁢ +   2 H 2 O

      稀薄燃烧与火焰温度升高有关 - 与之前的绘图相关，其中显示在 X 轴 0.21 m 处达到最高温度。

      贫焰中，CO 转化为 CO2：

      C O ⁢ + 1 2   O 2 → C O 2

      因此，CO 的摩尔分数在几何坐标轴上 0.56 m 后降至 7.3 E-6。

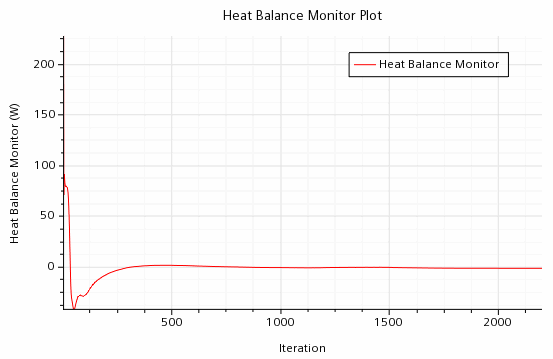

    • 热平衡监视器绘图
      热平衡监视器绘图监测所有入口边界和所有出口边界的热平衡。热平衡监测提供良好的收敛性指示。入口边界热量同出口边界热量相同时，热平衡值接近于零。

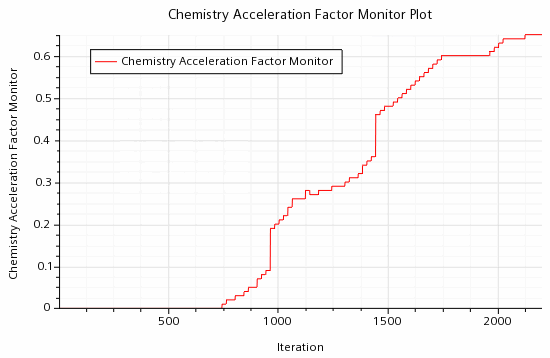

    • 化学加速度因子监视器绘图
      化学加速度因子绘图显示了整个模拟中发生在 0.0 到 0.65 之间的不同加速度级别。0.0 值表示完全 ω i 源项线性化，此时运行速度较慢，1.0 表示无 ω i 源项线性化，此时运行速度较快，但是稳定性较低。
