探索框架集

Simcenter STAR-CCM+ Viewer框架集可用于在保留 Simcenter STAR-CCM+ 的所有场景相互作用功能时浏览场景。

  1. 使用操作系统的适当指令启动 Simcenter STAR-CCM+ Viewer。
  2. 选择文件 > 打开。
  3. 在打开对话框中，导航至文件 frameset1.sce，然后单击打开。
    Simcenter STAR-CCM+ Viewer将显示可用场景的缩略图预览。
  4. 双击网格场景的预览。

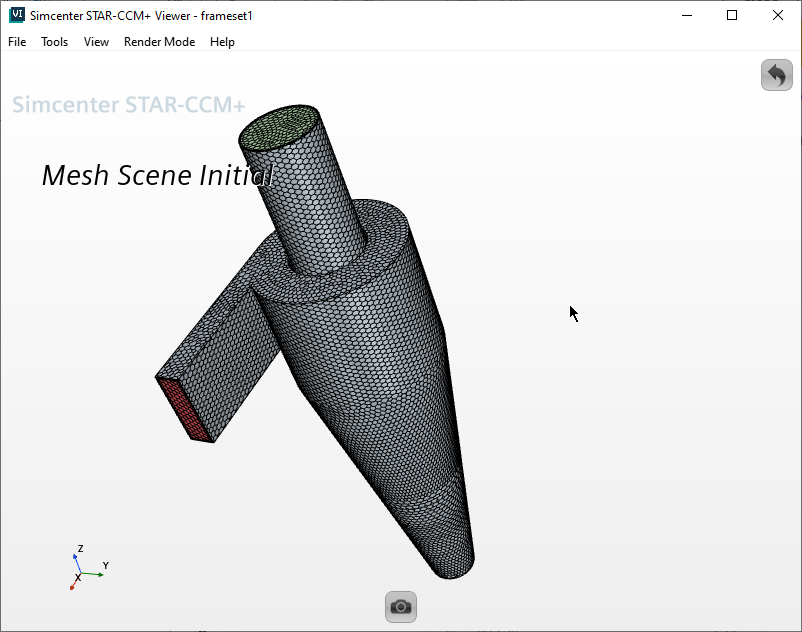

  5. 将鼠标悬停在场景显示中。
    执行此操作时，将显示可用的控制。

  6. 如同在 Simcenter STAR-CCM+ 中一样，使用鼠标移动场景中的图像。
  7. 要返回到预览，单击场景右上角中的 （返回）。在预览中，可以访问标量和流线场景。
    因为标量和流线场景包含 Simcenter STAR-CCM+ 中的动画，所以 Simcenter STAR-CCM+ Viewer显示具有额外控制。
    • 要启动动画，单击 （播放框架内动画）。
    • 要停止动画，执行以下某项操作：
      • 单击 （停止框架内动画）。
      • 单击 （暂停框架内动画）。
      • 导航至其他某个场景。
  8. 要关闭预览，选择文件 > 关闭。
