运行模拟并查看结果

运行模拟后,您能使用创建的标量场景和绘图查看结果。

默认的求解器设置适用于此模拟。
  1. 选择停止条件 > 最大步数节点,然后将最大步数设为 40
  2. 单击 运行)。
  3. 当模拟完毕后,打开格栅电势场景。

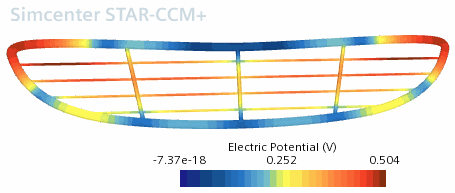

    图形窗口显示格栅零件的电势值。


  4. 打开铬镀层厚度场景。

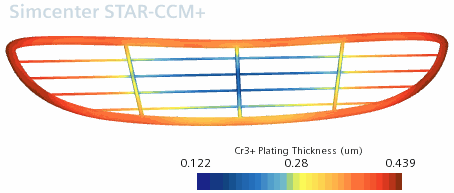

    图形窗口显示格栅零件表面的铬镀层厚度。


  5. 要检查并确认阳极和阴极之间的电流守恒,打开绘图 > 报告绘图节点。

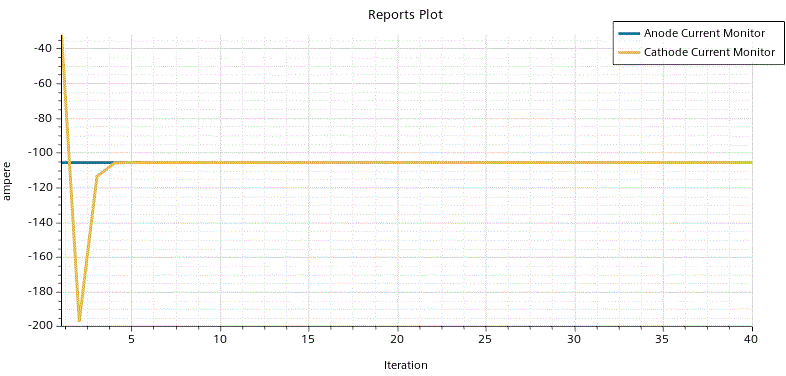

    图形窗口显示阳极和阴极的电流。


预涂层壳体内的电阻损耗和电势变化能导致靠近金属架和格栅之间接触点的铬镀层更加集中。利用此模拟进行的深入研究还包括观察铜镍壳的厚度如何影响电镀过程。壳体变薄会导致整个壳体的电势值变化幅度更大,这会影响在壳表面形成镀层的铬总量。为消除不稳定性问题,可在求解器设置中修改电势初始条件和/或减小电势的亚松弛因子。
