可视化结果

检查速度矢量和幅值映射。

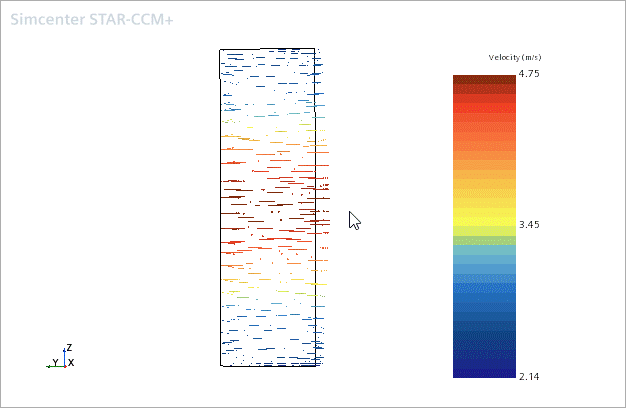

  1. 计算结束时，打开场景节点，然后双击矢量场景 1 节点以显示多孔区域内的速度矢量。

此多孔介质内的流体以单向流动。

通过并列比较两个模拟出口的速度幅值轮廓，检查多孔属性如何影响多孔区域的下游流体。

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 选择轮廓 1 显示器节点，然后禁用轮廓属性。
  3. 选择标量 1 显示器节点，并将轮廓样式设置为平滑填充
  4. 选择标量 1 > 部件节点，并将流体：压力添加到部件列表中。

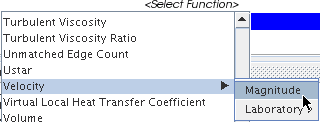

  5. 在图形窗口中，右键单击图例色标，然后从列表中选择速度 > 幅值。
  6. 单击工具栏中的 ，然后选择视图 > -Y > 上 +Z。
  7. 使用单击和拖动的方法，展开颜色条的宽度和高度。将颜色条拖至一个合适位置。

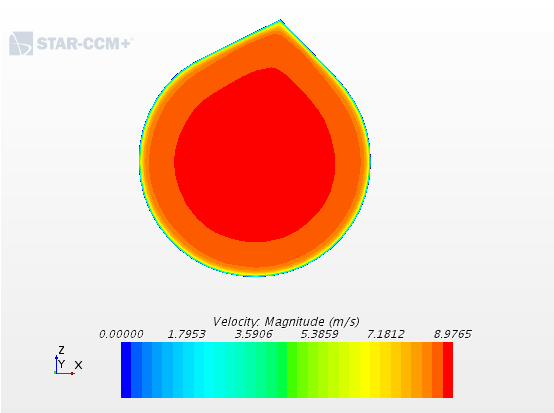

    显示出口边界平面上的速度幅值轮廓。

  8. 保存模拟。
