可视化声学模态形状和声学频率

创建标量场景和绘图以显示圆柱燃烧器几何中的声学模态形状和频率。

要可视化声学模态形状和声学频率：
  1. 创建标量场景，并将它重命名为标准化声学压力。
  2. 编辑场景 > 标准化声学压力 > 标量 1 节点并设置以下属性：
    节点属性设置
    标量 1表示声学模态视图
    部件部件衍生部件 > [中间面]
    标量场函数标准化声学压力
  3. 选择求解视图 > 声学模态视图节点，并从 1 到 6 编辑声学模态的值。
    标准化声学压力标量场景中的图像显示中间面部分所有 6 个声学模态的标准化声学压力（声学压力从 0-1 变化）。以下图像显示模态 1-6：
    模态 1：

    模态 2：

    模态 3：

    模态 4：

    模态 5：

    模态 6：

    结果高亮显示模态形状是纵向的，即节点沿域长度轴向定位。

  4. 创建绘图以显示通过圆柱燃烧器轴向中心线的标准化声学压力。
    1. 右键单击绘图节点，然后选择新建绘图 > XY 绘图。
    2. 将绘图 > XY 绘图 1 节点重命名为中心线模态形状。
    3. 展开中心线模态形状节点，然后设置以下属性：
      节点属性设置
      中心线模态形状标题模态形状
      部件衍生部件 > [中心线]
      表示声学模态视图
      X 类型
      矢量值[0.0, 0.0, 1.0]
      Y 类型
      Y 类型 1 > 标量函数场函数标准化声学压力
  5. 选择求解视图 > 声学模态视图节点，并从 1 到 6 编辑声学模态的值。

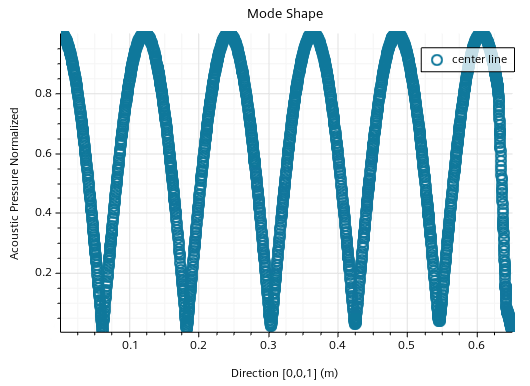

    中心线模态形状绘图将更新，以显示中心线部件上所有六个声学模态形状。下图显示了模态 6 的中心线模态形状的示例，该形状强调此模态的变化幅值和频率。如声学频率表结果所示，此模态的增长率为正，因此压力波动预计将随着时间增长，并且模态不稳定。


  6. 保存模拟。
