设置点火器

对于空气-燃料混合物的点火，创建一个点火器发动机零部件，它提供了用于定义点火位置和定时的模板。将点火定时设为 700.0 度 CA，即 20.0 度 CA BTDC。

要创建点火器：
  1. 右键单击发动机节点，然后选择创建点火器。
    编辑选项卡将打开并显示点火器模板。图形窗口将更新，并将点火器显示为红色球体。默认情况下，点火器位于气缸盖的中心。

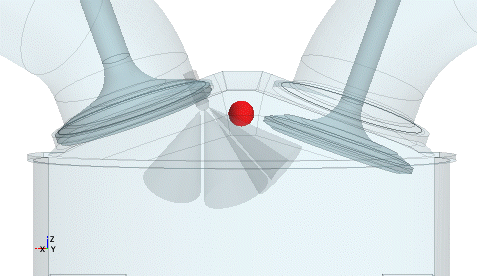

  2. 在图形窗口中，更改视图可获得与以下显示类似的发动机位置：


要定位点火器：
  1. 在编辑对话框中，设置下列位置属性：
    属性 设置
    Y 1.0E-9 m
    Z 0.008 m
    指定的 Y 值会将点火器从对称平面偏置，以确保点火器位于计算域内。
  2. 如要在图形窗口预览点火器，单击对话框底部的更新。

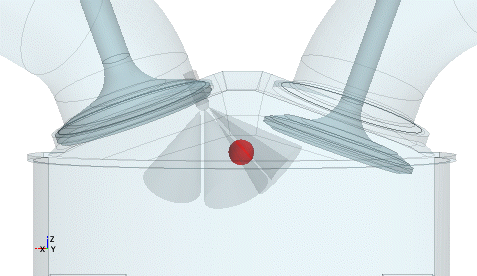

    Simcenter STAR-CCM+ In-cylinder 更新点火器的位置：


要设置点火定时：
  1. 在编辑对话框内的物理组合框中，将火花开始时间设为 700.0 degCA。
  2. 单击确定。
  3. 保存模拟 。
